طراحی اصولی سیستم جت پالس در بگ‌فیلترها | بررسی نازلها، فشار، زمان‌بندی و تأثیر بر افت فشار
سیستم جت‌پالس (Pulse Jet System) یکی از مهم‌ترین بخش‌های بگ‌فیلترهاست که وظیفه دارد کیسه‌های فیلتر را به‌طور دوره‌ای تمیز کند و از انباشته شدن بیش‌ازحد غبار جلوگیری کند. هرگونه خطا در طراحی این سیستم می‌تواند منجر به کاهش راندمان غبارگیری، افزایش افت فشار (ΔP)، مصرف انرژی بیشتر و کاهش عمر کیسه‌ها شود.
در این مقاله به‌صورت تخصصی و کاملاً کاربردی، اصول طراحی سیستم جت پالس، تعداد نازلها، فشار مناسب، زمان‌بندی پالس‌ها و اثر هرکدام بر عملکرد غبارگیر را بررسی می‌کنیم.
سیستم جت پالس چیست و چگونه عمل می‌کند؟

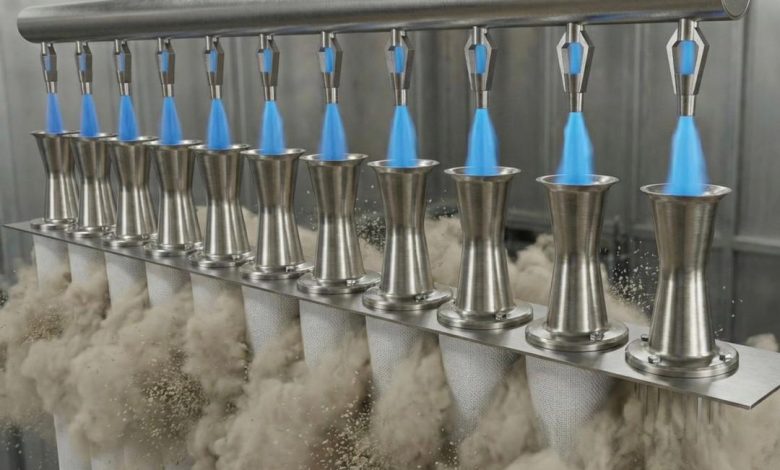

در بگ‌فیلترهای Pulse Jet، تمیزکاری فیلترها از طریق یک پالس شدید هوای فشرده انجام می‌شود. این پالس هوایی با سرعت بالا به داخل کیسه دمیده می‌شود و باعث برگشت موجی (Reverse Shockwave) می‌گردد که کیک غبار را از سطح فیلتر جدا می‌کند.
اجزای اصلی سیستم جت پالس:
مخزن هوای فشرده (Air Receiver Tank)
سلونوئید ولو (Solenoid Valve)
دیافراگم ولو
نازلها و ونتوری
لوله Blow Tube
اصول طراحی سیستم جت پالس
۱. تعداد نازلها (Nozzle Count)
تعداد نازلها باید به تعداد کیسه‌های هر ردیف متناسب باشد.
🔹 اصول کلی:
معمولاً برای هر کیسه یک نازل در نظر گرفته می‌شود.
نازلها باید دقیقاً در مرکز ونتوری قرار گیرند.
انحراف بیش از ۱۰٪ عملکرد تمیزکاری را ۳۰–۴۰٪ کاهش می‌دهد.
🔧 اثر تعداد نازلها بر عملکرد:
| تعداد نازل | نتیجه |
|---|---|
| کمتر از حد لازم | تمیزکاری ناقص، افزایش ΔP |
| بیشتر از حد لازم | مصرف هوای زیاد، فرسایش فیلتر |
۲. فشار هوای لازم (Pulse Pressure)
پالس‌های هوایی معمولاً با فشار ۵ تا ۷ بار وارد سیستم می‌شوند.
🔹 فرمول مهندسی انتخاب فشار:
فشار مورد نیاز = میانگین دمای کاری × نوع پارچه × قطر کیسه
🔸 فشار کم → تمیزکاری ناکامل
🔸 فشار بیش‌ازحد → پارگی کیسه و اتصالات
۳. قطر و طراحی نازل
قطر استاندارد نازل بین ۱۸ تا ۲۲ میلی‌متر است.
🔸 قطر زیاد → پخش غیرمتمرکز
🔸 قطر کوچک → سرعت زیاد اما حجم پالس کم
۴. فاصله نازل تا ونتوری
این فاصله باید بین ۲ تا ۵ سانتی‌متر باشد.
⬅ فاصله زیاد: افت شدید فشار و کاهش راندمان
⬅ فاصله بسیار کم: فشار برگشتی زیاد و احتمال آسیب
۵. زمان‌بندی پالس (Pulse Timing)
دو پارامتر کلیدی وجود دارد:
Pulse Duration (زمان روشن بودن پالس)
معمولاً ۶۰ تا ۱۲۰ میلی‌ثانیه
کمتر از حد → انرژی کم
بیشتر از حد → اتلاف هوا بدون تمیزکاری بیشتر
Pulse Interval (فاصله بین دو پالس)
۵ تا ۲۰ ثانیه با توجه به میزان غبار
غبار سنگین → فاصله کمتر
غبار ریز و سبک → فاصله بیشتر
تأثیر سیستم جت پالس بر افت فشار (ΔP)
افت فشار مناسب باید بین ۱۰۰۰ تا ۱۵۰۰ پاسکال باقی بماند.
اگر سیستم جت پالس درست تنظیم نشود:
❌ کیک غبار سفت می‌شود
❌ افت فشار افزایش می‌یابد
❌ انرژی فن بیشتر مصرف می‌شود
❌ کیسه‌ها زودتر پاره می‌شوند
اما با طراحی درست:
✔ ΔP پایدار
✔ جریان هوای یکنواخت
✔ مصرف انرژی پایین
✔ عمر فیلتر بیشتر تا ۲ برابر
خطاهای رایج در طراحی سیستم جت پالس
| خطا | پیامد |
|---|---|
| فشار پایین | تمیزکاری ناقص، افزایش ΔP |
| فشار بالا | آسیب کیسه‌ها |
| قطر نازل نامناسب | کاهش راندمان پالس |
| زمان‌بندی غلط | افزایش مصرف هوا یا تمیزکاری ناکامل |
| مخزن کوچک | عدم پایداری فشار پالس |
| استفاده از Blow Tube بی‌کیفیت | نشت هوا و عملکرد ضعیف |
انتخاب پارامترهای مناسب برای صنایع مختلف
۱. صنعت سیمان
غبار سنگین
زمان‌بندی کوتاه: ۵–۷ ثانیه
فشار: ۶–۷ بار
نازل: قطر 20mm
۲. فولاد و ذوب
دمای بالا
فشار بالا و پالس قوی
۳. صنایع غذایی و دارویی
غبار سبک
پالس ملایم‌تر
فاصله زمانی بیشتر (۱۰–۱۵ ثانیه)
۴. صنایع چوب
فشار کم، پالس نرم
قطر نازل کوچکتر
جمع‌بندی
سیستم جت پالس قلب تمیزکاری بگ‌فیلتر است. انتخاب درست نازلها، فشار مناسب، و زمان‌بندی دقیق پالس‌ها، کلید داشتن:
✔ افت فشار پایدار
✔ مصرف انرژی کمتر
✔ عمر بیشتر کیسه‌ها
✔ راندمان بالای غبارگیری
بهینه‌سازی این سیستم باعث می‌شود بگ‌فیلتر با حداکثر راندمان و کمترین هزینه نگهداری کار کند.
