کنترلر جت‌ پالس بگ‌ فیلتر چیست؟ راهنمای کامل انتخاب، عملکرد و نکات فنی

یک خط تولید آسفالت در اوج ترافیک کاری متوقف شده است․ فن سانتریفیوژ به شدت آمپر می کشد و کیسه ها مانند سنگ سفت شده اند․ مدیر فنی به دنبال خرابی مکانیکی می گردد، اما مشکل جای دیگری است․ یک نویز الکترومغناطیسی ساده، برد تایمر ارزان قیمت غبارگیر را هنگ کرده است! شیرها باز نمی شوند․ مکش خفه شده است․

خرید یک کنترلر بی کیفیت برای صرفه جویی چند میلیون تومانی، ماهانه صدها میلیون تومان خسارت توقف خط و هدررفت هوای فشرده به کارخانه تحمیل می کند․ ما در گروه مهندسین KME، به عنوان طراح و تامین کننده اتوماسیون صنعتی، به این کابوس پایان داده ایم․ بردهای کنترل جت پالس KME (از ۴ تا ۹۶ کانال)، برای کار در خشن ترین محیط های پرنویز متالورژیکال طراحی شده اند․ بدون هنگ کردن․ بدون خطای تایمینگ․

کنترلر جت پالس بگ فیلتر (Pulse Jet Controller) که تابلو فرمان، تایمر شیر برقی یا برد عطسه زن نیز نامیده می شود، مغز الکترونیکی سیستم [بگ فیلتر صنعتی] است․ این دستگاه وظیفه زمان بندی و ارسال دقیق فرمان الکتریکی (۲۴ ولت یا ۲۲۰ ولت) به شیرهای برقی را بر عهده دارد تا پالس های هوای فشرده با فواصل زمانی مهندسی شده شلیک شده و کیک غبار را از روی کیسه ها جدا کنند․

لیست مدل ها و قیمت کنترلر جت پالس (تابلو تایمر)

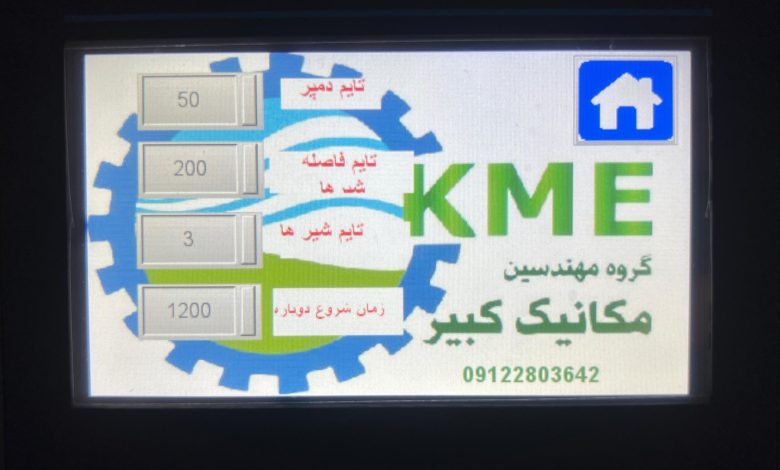

بردهای تولیدی و تامین شده توسط KME، نیازی به برنامه نویسی پیچیده با PLC ندارند․ رابط کاربری (HMI/Seven Segment) کاملاً صنعتی و کاربرپسند طراحی شده تا اپراتور خط به راحتی پارامترها را تنظیم کند․ قیمت ها بر اساس تعداد کانال خروجی و نوع تکنولوژی سوئیچینگ (رله ای یا ترایاک) متغیر است․

نکته مهندسی خرید: تعداد کانال های کنترلر باید دقیقاً برابر (یا کمی بیشتر جهت رزرو) با تعداد [شیر برقی بگ فیلتر] نصب شده روی مخزن هوای فشرده (هدر) شما باشد․ خرید برد با کانال های کمتر، نیازمند موازی کردن شیرهاست که افت فشار شدیدی ایجاد می کند․

برد تایمری در برابر کنترلر هوشمند

شما در حال خرید مغز متفکر سیستم تصفیه هوای خود هستید․ ما دو رویکرد کاملاً متفاوت را به شما پیشنهاد می دهیم․ انتخاب شما، میزان قبض برق کمپرسور کارخانه را تعیین می کند․

۱) برد کنترلر تایمری (Timer-Based)

رایج ترین و اقتصادی ترین مدل در بازار․ این تابلوها چشم ندارند! فقط یک زمان سنج دیجیتال دارند․ شما تنظیم می کنید که هر ۱۰ ثانیه، یکی از شیرها شلیک کند․ برد این کار را ۲۴ ساعته انجام می دهد․ حتی اگر کارخانه تعطیل باشد و هیچ غباری روی کیسه ها ننشسته باشد، این دستگاه هوای فشرده را هدر می دهد․

برای کارگاه های کوچک با غبار ثابت، این مدل عالی است․ اما برای صنایع بزرگ؟ یک فاجعه ی هدررفت انرژی است․

۲) کنترلر هوشمند مبتنی بر سنسور افت فشار (ΔP Controller)

ما این مدل را برای مدیرانی طراحی کرده ایم که می دانند هوای فشرده، گران ترین سیال کارخانه است․ در این تابلو پیشرفته، کنترلر مستقیماً به یک ترانسمیتر اختلاف فشار (Differential Pressure) متصل می شود․

دستگاه به جای پالس زنی کورکورانه، وضعیت را مانیتور می کند․ صبر می کند تا کیک غبار روی [کیسه فیلترها] تشکیل شود․ هرگاه افت فشار دو طرف کیسه (محفظه کثیف نسبت به محفظه تمیز) از حد مجاز (مثلاً ۱۲۰۰ پاسکال) بیشتر شد، برد از خواب بیدار شده و فرمان عطسه را صادر می کند․ به محض تمیز شدن کیسه ها و افت فشار به ۶۰۰ پاسکال، سیستم دوباره متوقف می شود․

نتیجه قطعی: کاهش ۳۰ تا ۵۰ درصدی مصرف هوای کمپرسور․ کاهش استهلاک شیرهای برقی․ و افزایش حیرت انگیز طول عمر پارچه فیلترها․

۳ پارامتر مهم در برنامه ریزی برد جت پالس

داشتن بهترین کنترلر بازار کافی نیست․ اگر تنظیمات را اشتباه وارد کنید، یا فن شما می سوزد یا کمپرسورتان توان تامین باد را از دست می دهد․ پس از نصب دستگاه، اپراتور باید این سه عدد طلایی را کالیبره کند:

۱) مدت زمان شلیک (Pulse ON / Duration):

معمولاً بین ۵۰ تا ۱۵۰ میلی ثانیه تنظیم می شود․ این عدد می گوید شیر برقی چند دهم ثانیه باز بماند․ اشتباه رایج تعمیرکاران این است که فکر می کنند زمان بیشتر یعنی تمیزی بیشتر! این یک توهم است․ شیرهای برقی آسکو یا توربو در کمتر از ۶۰ میلی ثانیه به حداکثر دبی خود می رسند․ تنظیم زمان روی ۳۰۰ میلی ثانیه فقط باد مخزن را خالی می کند و هیچ تاثیری در ایجاد موج شوک (Shockwave) ندارد․

۲) زمان استراحت بین دو پالس (Pulse OFF / Interval):

معمولاً بین ۵ تا ۳۰ ثانیه تنظیم می شود․ وقتی شیر شماره یک شلیک کرد، مخزن هوا (هدر) افت فشار پیدا می کند․ شما باید به کمپرسور زمان بدهید تا مخزن را دوباره برای شلیک شیر دوم شارژ کند․ اگر این زمان خیلی کوتاه باشد، پالس های بعدی ضعیف و بی اثر خواهند بود․

۳) توالی شلیک (Sequence / Cross-Pulsing):

پالس ها نباید پشت سر هم در یک ردیف شلیک شوند (مثلاً شیر ۱، بعد ۲، بعد ۳)․ چرا؟ چون غباری که از ردیف یک تکانده می شود، توسط مکش ردیف کناری فوراً جذب می شود! برد کنترلر باید به صورت متقاطع (مثلاً شیر ۱، سپس شیر ۵، سپس شیر ۹) فرمان دهد․ این راز بزرگ سازندگان حرفه ای برای جلوگیری از مکش مجدد غبار (Cross-contamination) است․

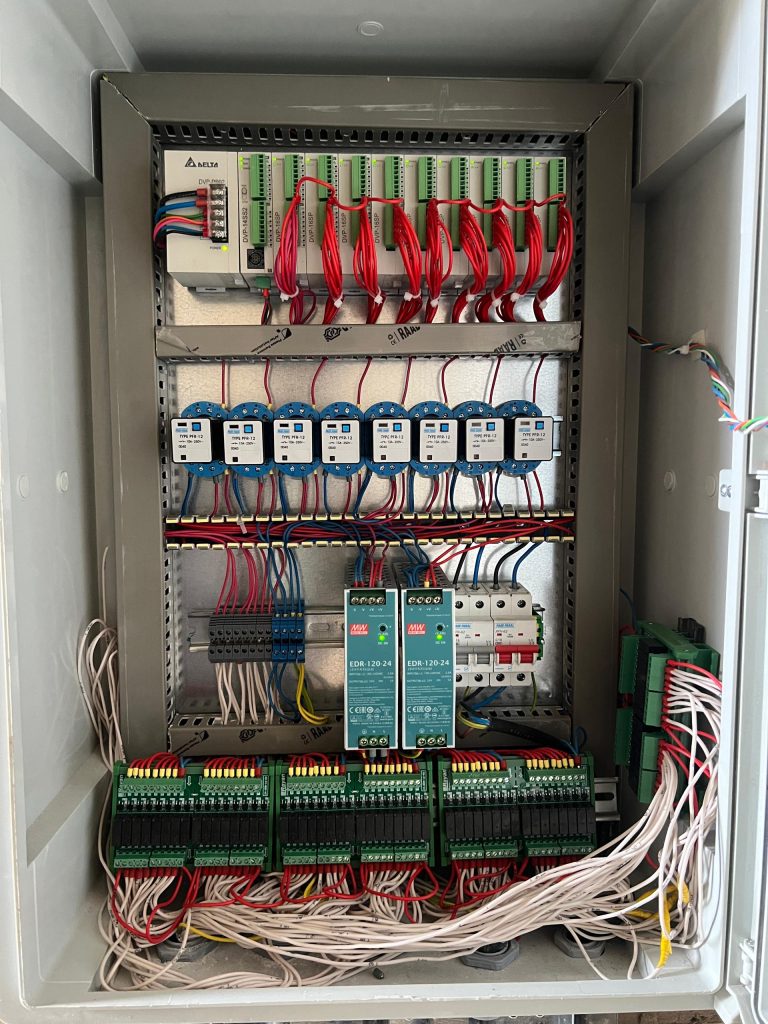

ویژگی‌های یک کنترلر جت‌پالس بگ فیلتر باکیفیت در kme

کارخانه جای اسباب بازی های الکترونیکی نیست․ وقتی یک الکتروموتور ۳۰۰ کیلوواتی در سالن استارت می خورد، نویز الکترومغناطیسی (EMF) وحشتناکی در شبکه برق ایجاد می شود․ بردهای چینی در این لحظه قفل می کنند (Freeze)․ مشخصات بردهای KME به این شرح است:

ایزولاسیون اپتوکوپلری (Optocoupler Isolation): بخش فرمان (میکروکنترلر) از بخش قدرت (خروجی شیرها) کاملاً ایزوله شده است․ اگر یک شیر برقی در بیرون اتصال کوتاه کند (شورت شود)، فقط فیوز همان کانال می سوزد، نه کل مغز دستگاه․

خروجی های هیبریدی (ترایاک و رله قدرتمند): ما از سوئیچینگ حالت جامد (Solid State) برای سرعت میلی ثانیه ای استفاده می کنیم، اما آن ها را با مدارهای اسنابر (Snubber) محافظت می کنیم تا بارهای سلفیِ بوبین ها باعث سوختن خروجی نشوند․

محفظه زره پوش (IP۶۵ Enclosure): تابلوهای ما در باکس های پلی کربنات ضخیم یا فلزی رنگ کوره ای قرار دارند․ ضد آب، ضد گرد و غبار․ می توانید آن ها را مستقیماً زیر باران روی مخزن غبارگیر نصب کنید․

قابلیت Bypass دستی: اگر برد دچار مشکل شود، یک کلید سلکتور مکانیکی روی درب تابلو وجود دارد که به اپراتور اجازه می دهد سیستم را به صورت دستی وادار به پالس زنی کند تا خط تولید متوقف نشود․

چک لیست عیب یابی سریع کنترلر جت پالس

قبل از اینکه با واحد تعمیرات تماس بگیرید، این جدول مهندسی را بررسی کنید․ بسیاری از مشکلات با یک نگاه حل می شوند․

مزایای استفاده از کنترلر جت‌پالس بگ فیلتر هوشمند (ΔP Based)

• توقف پالس‌ها در زمان‌های بدون غبار

• کاهش مصرف هوای فشرده

• کاهش استهلاک شیرها

• کاهش صدا و لرزش

• تثبیت افت فشار

• بالا رفتن عمر کیسه‌ها

این مدل‌ها به‌خصوص در صنایع زیر بسیار مفیدند:

• سیمان

• فولاد

• چوب و MDF

• ریخته‌گری

• معادن

• صنایع غذایی

 نکات مهم در خرید کنترلر جت‌پالس بگ فیلتر

قبل از خرید حتماً به موارد زیر توجه کنید:

✔ تعداد کانال‌ها

(از ۸ کانال تا ۹۹۹ کانال)

✔ ولتاژ خروجی

۲۴VDC یا ۲۲۰VAC

✔ نوع تمیزکاری

تایمری یا سنسورمحور

✔ کیفیت برد الکترونیک

استانداردهای حفاظتی، فیوز، کیفیت رله‌ها

✔ خدمات و پشتیبانی

امکان تعمیر، لوازم یدکی و موجود بودن قطعات

نتیجه‌گیری

کنترلر جت‌پالس بگ فیلتر مهم‌ترین بخش در کاهش مصرف هوا، تثبیت افت فشار و افزایش عمر فیلترهای کیسه‌ای است. انتخاب درست این قطعه نه‌تنها هزینه نگهداری را کاهش می‌دهد، بلکه به پایداری خط تولید نیز کمک می‌کند.

اگر به‌دنبال یک کنترلر جت‌پالس قابل‌اعتماد، صنعتی و مناسب سیستم بگ‌فیلتر هستید، قبل از خرید حتماً مشخصات فنی، تعداد کانال‌ها، نوع کنترل (تایمری یا ΔP) و مقاومت کنترلر در محیط‌های صنعتی را بررسی کنید.

سوالات متداول شما

1. چرا کنترلر جت پالس من بعد از چند ساعت کار قفل می کند و اعداد روی نمایشگر ثابت می ماند؟
   این قطعی ترین نشانه نویز القایی (EMI) در اثر استارت موتورهای سنگین کارخانه است․ اگر کابل ارت (Earth) تابلو به درستی وصل نشده باشد یا سیم های حامل جریان فرمان از کنار کابل های قدرت سه فاز عبور کرده باشند، میکروکنترلر دستگاه فریز می شود․ نصب ارت استاندارد مشکل را فوراً حل می کند․
2. خروجی ترایاک (Triac) بهتر است یا رله ای (Relay)؟
   خروجی ترایاک (حالت جامد) بدون قطعه مکانیکی است، سرعت بسیار بالایی دارد و صدای تق تق نمی دهد․ اما در برابر اتصالی به شدت حساس است و فورا می سوزد․ خروجی های رله ای جان سخت تر هستند اما به مرور زمان پلاتین آن ها خال می زند․ ما در KME از ترایاک های ایزوله شده با محافظ اسنابر استفاده می کنیم که بهترین ترکیبِ سرعت و مقاومت است․
3. آیا می توانم روی یک غبارگیر قدیمی با کنترلر تایمری، سیستم هوشمند سنسور ΔP نصب کنم؟
   بله․ به شرطی که کیسه فیلترهای شما سالم باشند․ ما با نصب یک ترانسمیتر اختلاف فشار و تعویض مغزی برد کنترلر (بدون نیاز به تعویض کل تابلو یا سیم کشی شیرها)، سیستم شما را به حالت هوشمند ارتقا می دهیم․
4. زمان روشن بودن شیر (Pulse ON) را روی چه عددی تنظیم کنم تا کیسه ها پاره نشوند؟
   زمان شلیک هیچ گاه کیسه را پاره نمی کند، بلکه این فشار باد (بالای ۷ بار) است که به بافت آسیب می زند․ با این حال، زمان طلایی و استاندارد در ۹۰ درصد غبارگیرهای صنعتی جهان، عددی بین ۸۰ تا ۱۲۰ میلی ثانیه است․ مقادیر بالاتر صرفاً هدر دادن باد است․
5. اگر یکی از شیرهای برقی اتصالی کند، کل کنترلر می سوزد؟
   در بردهای ارزان قیمت بازاری، بله․ میکروکنترلر می ترکد․ اما در کنترلرهای طراحی شده توسط KME، هر کانال دارای فیوز شیشه ای مجزا و ایزولاسیون نوری (Optocoupler) است․ اتصالیِ یک شیر، فقط فیوز همان خط را می سوزاند و بقیه سیستم به کار خود ادامه می دهد․
