روتاری ولو

یک مهره فولادی M۱۲ که از سیلو به داخل سیستم سقوط کرده، دقیقاً ۱․۲ ثانیه زمان نیاز دارد تا چرخ دنده های یک گیربکس گران قیمت را پودر کند․ گیرپاژ کردن․ سوختن الکتروموتور․ توقف کامل خط انتقال مواد․ این تاوان خرید یک قطعه ی ارزان از کارگاه های ریخته گری زیرپله ای است․

مدیران تولید در کارخانجات سیمان و فولاد به خوبی می دانند که روتاری ولو یک «شیر» ساده نیست، موتور اصلی سیستم های فیلتراسیون و انتقال پنوماتیک است․ نشتی هوا در این نقطه، مکش کل کارخانه را فلج می کند․ ما در دپارتمان ماشین سازی KME، تجهیزات یک بارمصرف تولید نمی کنیم․ ما روتاری ولوهایی را طراحی می کنیم که در خشن ترین سناریوهای متالورژیکال، زیر بار هزاران تن کلینکر ساینده، بدون یک میلی متر افت راندمان کار کنند․ این یک ادعای بازاریابی نیست․ این نتیجه ی ماشین کاری قطعات با تلرانس میکرونی است․

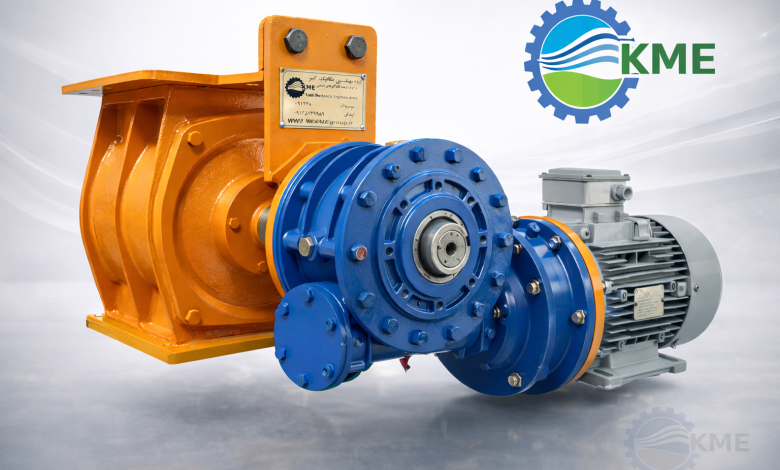

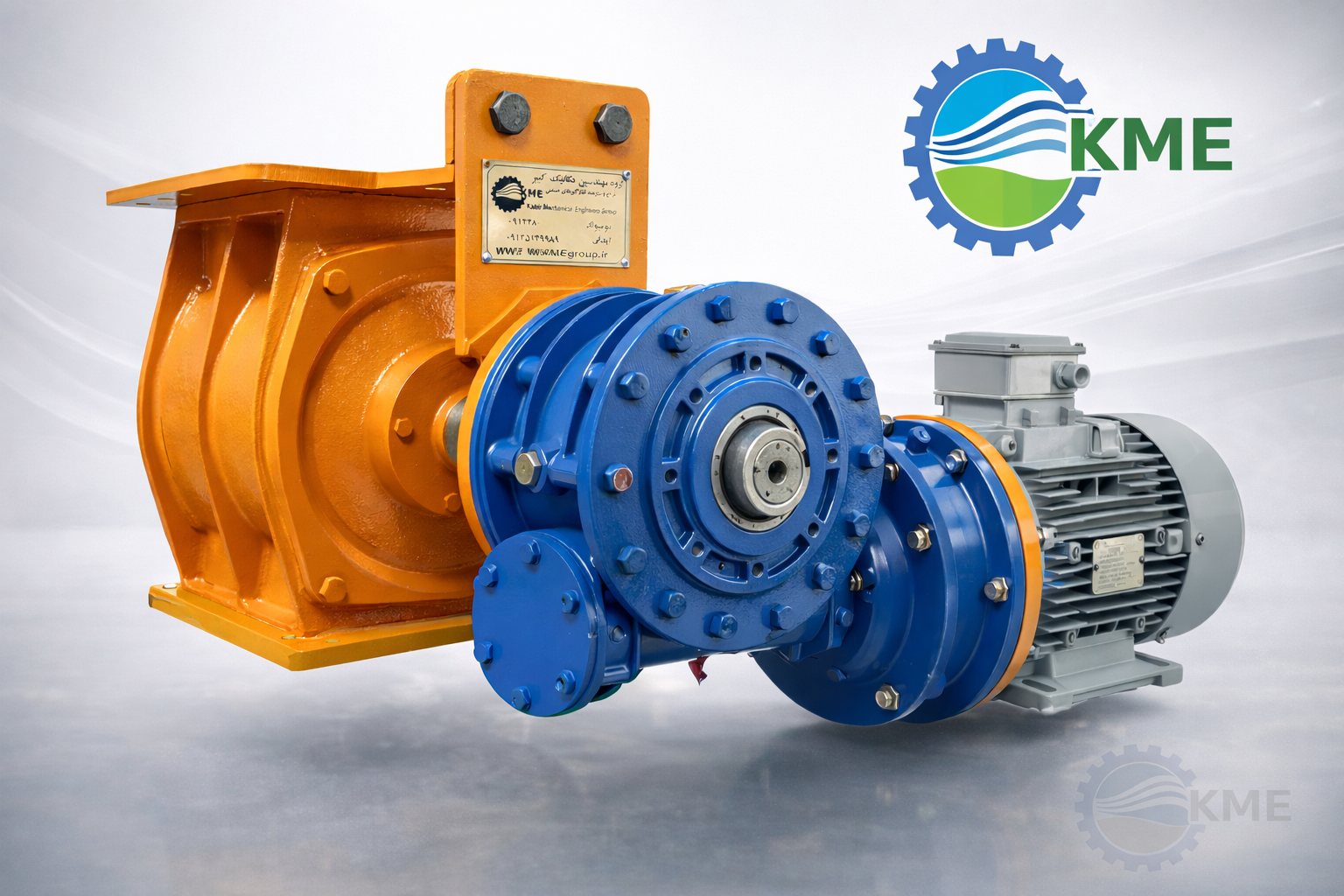

روتاری ولو (Rotary Valve) که در مهندسی سیالات با نام های شیر دوار، ایرلاک فیدر (Airlock Feeder) یا شیر بارریز شناخته می شود، حساس ترین عملگر مکانیکی در سیستم های هندلینگ مواد فله است․ وظیفه اصلی این دستگاه، تخلیه پیوسته، حجمی (Volumetric) و کنترل شده ی مواد پودری و گرانولی از تجهیزات بالادستی است، در حالی که همزمان به عنوان یک قفل هوای مطلق (Air-lock) عمل کرده و مانع از نشتی فشار یا ورود هوای معکوس (Blow-by) به داخل خطوط پنوماتیک یا غبارگیرها می شود․

 فیزیک پنهان در کیفیت ساخت روتاری ولو؛ چرا KME؟

بیایید تعارفات مهندسی را کنار بگذاریم․ جوش دادن چند تکه ورق آهنی به یک شفت مرکزی و چپاندن آن در یک لوله چدنی، نامش روتاری ولو نیست․ این یک تله برای بودجه نگهداری و تعمیرات شماست․

راز ساخت یک شیر دوار بی نقص در یک مفهوم ترمودینامیکی خلاصه می شود: مدیریت نشتی هوا (Clearance Leakage)․

تلرانس صفر (The “Gap” Engineering)

فاصله بین لبه پره های روتور و دیواره داخلی سیلندر (هوزینگ)․ در کارخانجات ماشین سازی KME، ما این فاصله (Gap) را با ماشین کاری فوق دقیق بین ۰․۱۵ تا حداکثر ۰․۴ میلی متر تنظیم می کنیم․ اما این عدد ثابت نیست․ ما ضریب انبساط حرارتی (Thermal Expansion Coefficient) مواد شما را محاسبه می کنیم․

اگر شما پودر آلومینا با دمای ۲۰۰ درجه سانتی گراد را جابجا کنید، روتور فولادی شما درون سیلندر منبسط می شود․ اگر گپ دستگاه در دمای محیط (۲۰ درجه) روی ۰․۱ میلی متر تنظیم شده باشد، با رسیدن به دمای ۲۰۰ درجه، پره به دیواره می چسبد و دستگاه با یک صدای وحشتناک قفل می کند․ ما این انبساط را پیش بینی و در ماشین کاری لحاظ می کنیم․

چرا قفل هوا (Air-Lock) در فیلتراسیون حیاتی است؟

در زیر دستگاه های مکنده حساسی مثل [بگ فیلتر] و [سیکلون غبارگیر]، فشار داخل هاپر منفی است․ اگر روتاری ولو شما نشتی داشته باشد، هوای بیرون با سرعت به داخل سیستم کشیده می شود (مکش معکوس)․

این جریان هوای مزاحم، غباری که قرار بود از قیف تخلیه شود را دوباره به هوا بلند کرده و به سطح کیسه ها می کوبد․ نتیجه؟ کور شدن کیسه ها در کمتر از ۴۸ ساعت و افت شدید مکش خط تولید․ روتاری ولوهای KME این نشتی را به زیر ۲ درصدِ حجمِ نامی کاهش می دهند․

متالورژی و کلاس بندی روتاری ولوهای صنعتی (بر اساس کاربرد)

هر ماده ای در صنعت، رفتار فیزیکی لجبازانه و مخرب خود را دارد․ کلینکر ساینده است․ دی اکسید تیتانیوم به شدت می چسبد․ پودر زغال سنگ منفجر می شود․ خرید یک مدل چدنی یکسان برای تمام این سناریوها، رسماً دور ریختن سرمایه است․ ما بر اساس آنالیز سیال شما، ۵ کلاس متالورژیکال متمایز تولید می کنیم․

الف) روتاری ولو استاندارد (چدن داکتیل GGG۴۰ / فولاد ST۳۷)

اقتصادی ترین انتخاب برای سیستم های انتقال غبار عمومی․ مناسب برای کارخانجات آرد، گچ، پلاستیک و غبار چوب․ روتور از ورق های فولادی با ماشین کاری دقیق ساخته شده و مقاومت مکانیکی بالایی برای فشارهای زیر ۱ بار دارد․

ب) روتاری ولو سخت کار و ضد سایش (Heavy Duty / Abrasive)

صنایع سیمان و معادن مس، دستگاه های معمولی را در یک ماه به آهن قراضه تبدیل می کنند․ سایش، دشمن اصلی است․

برای این شرایط جهنمی، هوزینگ (بدنه خارجی) از چدن های آلیاژی ضخیم ریخته گری می شود․ لبه ی پره های روتور را با جوشکاری سخت (Stellite ۶ یا تنگستن کارباید) تا سختی ۶۰ راکول (HRC) روکش می کنیم․ یاتاقان ها (Outboard Bearings) با فاصله ۲۰ سانتی متری از بدنه نصب می شوند تا حتی یک ذره غبار ساینده به ساچمه های بلبرینگ نفوذ نکند․

ج) روتاری ولو گرم کار (High Temperature – کوره های ذوب)

دمای مواد خروجی از درایرها یا کوره های پخت گاهی از ۵۰۰ درجه سانتی گراد عبور می کند․ فلزات معمولی در این دما تاب برمی دارند و استحکام تسلیم خود را از دست می دهند․

ما در این کلاس از استنلس استیل های نسوز (گرید ۳۰۹S و ۳۱۰S) استفاده می کنیم․ بلبرینگ ها از نوع سرامیکیِ مقاوم به حرارت بالا انتخاب شده و سیستم پکینگ شفت با حلقه های تفلون-گرافیت خالص آب بندی می شود تا در دمای ۵۵۰ درجه بدون افت عملکرد کار کند․

د) روتاری ولو بهداشتی (Food & Pharma Grade)

در صنایع دارویی و غذایی (شیرخشک، پروتئین، داروسازی)، کوچکترین نقطه ی کور (Dead zone) در دستگاه مساوی است با تجمع باکتری․ این روتاری ولوها از استیل ضدزنگ ۳۰۴ یا ۳۱۶ ساخته می شوند․ تمام سطوح داخلی تا سطح آینه (Sanitary Polish) پولیش می خورند․ این تجهیزات طوری طراحی شده اند که با سیستم های شستشوی اسیدی درجا (CIP) کاملاً سازگار باشند․

هـ) روتاری ولو ضد انفجار (ATEX / NFPA ۶۹)

غبار پتروشیمی، نشاسته و پودر آلومینیوم در صورت تماس با یک جرقه کوچک، انفجاری مهیب ایجاد می کنند․ این مدل ها با تلرانس های به شدت سخت گیرانه ساخته می شوند تا در صورت وقوع انفجار در پایین دست، به عنوان یک سد مسدودکننده شعله (Flame Arrester) عمل کرده و اجازه ورود آتش به سیلوهای ذخیره را ندهند․ استفاده از الکتروموتورهای ضدجرقه (EX) در این مدل ها الزامی است․

هندسه روتورها؛ مهندسی گیر نکردن مواد

اکثر سازندگان فقط یک نوع روتور ستاره ای می سازند․ ما در KME معتقدیم هندسه پره باید با دانه بندی مواد شما تطابق داشته باشد․

روتور انتهای باز (Open End): رایج ترین مدل․ پره ها به دیسک های جانبی متصل نیستند․ برای مواد پودری با جریان پذیری (Flowability) بالا استفاده می شود․

روتور انتهای بسته (Closed End): پره ها از دو طرف به دیسک های فلزی جوش داده شده اند․ چرا؟ برای مواد ساینده․ این دیسک ها اجازه نمی دهند مواد بین لبه های جانبی پره و هوزینگ گیر کنند و دیواره ها را بخراشند․

پره های پخ دار (Chamfered/Beveled Edges): اگر خرده چوب، گرانول های پلیمری یا مواد فیبری جابجا می کنید، این مواد بین لبه پره و بدنه گیر کرده و شفت را قفل می کنند․ لبه های پخ دار در روتورهای ما، مانند یک قیچیِ قدرتمند این مواد را می بُرند (Shearing) و مانع از گیرپاژ دستگاه می شوند․

پره های پاکت کم عمق (Shallow Pocket): برای موادی که به شدت می چسبند (مثل شکر پودری یا دی اکسید تیتانیوم)․ در پره های عمیق معمولی، این مواد ته فضای بین پره ها (Pocket) گیر می کنند و تخلیه نمی شوند․ با کم کردن عمق پره، مواد به صورت کامل در هر دور تخلیه (Discharge) می شوند․

ابعاد و ظرفیت های استاندارد شیر دوار KME

انتخاب سایز روتاری ولو بر اساس یک فرمول ریاضی دقیق انجام می شود، نه حدس و گمان․ فلنج ها در دو هندسه مربعی و دایره ای تولید می شوند تا دقیقاً زیر مخازن شما پیچ شوند․ جدول زیر دید مهندسی دقیقی به شما می دهد․

هشدار محاسبه ظرفیت: هیچ گاه پره های روتاری ولو ۱۰۰ درصد از مواد پر نمی شوند․ راندمان پرشدگی (Fill Efficiency) معمولاً بین ۶۰ تا ۷۰ درصد است․ دپارتمان مهندسی KME برای محاسبه دقیق توان الکتروموتور و نسبت تبدیل گیربکس (RPM)، نیازمند دانستن “دانسیته بالک” (وزن حجمی) مواد شماست․

سیلینگ (آب بندی شفت)؛ قاتل خاموش یاتاقان ها

بدترین کابوس یک تیم نگهداری این است که غبار از کنار شفت خارج شده و وارد ساچمه های بلبرینگ شود․ بلبرینگ قفل می کند، شفت بریده می شود و خط می خوابد․

کثیفی های انسانی اینجاست: تعمیرکاران معمولاً وقتی کاسه نمد نشتی می دهد، مهره های گلند را تا خرخره سفت می کنند․ نتیجه؟ شفت خط می افتد، به شدت داغ می کند و دیگر هیچ وقت آب بندی نمی شود․

ما دو راهکار صنعتی ارائه می دهیم:

۱) پکینگ گلند تفلونی چندلایه: استفاده از نخ های تفلونی آغشته به روغن که به صورت شعاعی دور شفت را بغل می کنند․

۲) سیستم Air Purge (تزریق هوا): در خطوط پنوماتیک فشار بالا، ما یک محفظه (Lantern Ring) بین پکینگ ها قرار می دهیم․ هوای فشرده با فشاری معادل ۰․۵ بار بیشتر از فشار داخل دستگاه، به این محفظه تزریق می شود․ این هوای فشرده مانع از خروج حتی یک میکرون غبار از کنار شفت می شود․ عمر بلبرینگ ها با این روش تا ۵ برابر افزایش می یابد․

نقش مکمل روتاری ولو با اسکرو کانوایر در سیستم های تصفیه هوا

یک هاپرِ مستطیلیِ غول پیکر با طول ۵ متر در زیر فیلترها را تصور کنید․ نمی توانید زیر آن فقط یک شیر دوار قرار دهید؛ غبار در گوشه ها تلنبار شده و کلوخه می شود․ راهکار یکپارچه سازی تجهیزات است․

غبار تکانده شده از کیسه ها، ابتدا توسط یک اسکرو کانوایر (نوار نقاله حلزونی) که در تمام طول کف هاپر نصب شده است، جارو می شود․ اسکرو مواد را به سمت یک نقطه خروجی متمرکز (Discharge Outlet) هدایت می کند․

دقیقاً در دهانه خروجی این اسکرو، روتاری ایرلاک فیدر نصب می گردد․ اسکرو نقش تغذیه کننده را دارد و مواد را هل می دهد․ روتاری ولو مواد را تحویل گرفته و در حالی که مسیر ورود هوا را ۱۰۰ درصد قفل کرده است، غبار را درون جامبوبگ یا سیستم انتقال پنوماتیک تخلیه می کند․ این یک سمفونی بی نقص از تجهیزات مکانیکی است․

قیمت ساخت روتاری ولو و هزینه اورهال قطعات فرسوده

قیمت شیر بارریز صنعتی یک عدد مقطوع در سایت های فروشگاهی نیست․ اگر شرکتی بدون پرسیدن مشخصات سیال به شما قیمت داد، در حال فروش یک قطعه ی بازاری بی کیفیت است․

قیمت نهایی به سایز فلنج، کلاس متالورژیکال (چدن، فولاد ضدسایش، استیل) و برند الکتروموتور (SEW آلمان، ایلماز ترکیه یا موتوژن تبریز) بستگی مطلق دارد․ لیست زیر محدوده پایه را نشان می دهد․

توقف خرید مجدد: خدمات تعمیر و اورهال (Overhaul)

سوالات متداول

1. چرا روتاری ولو در حین کار صدای ناهنجار جیغ (Squealing) می دهد؟
   این خطرناک ترین صدای یک سیستم انتقال است․ دلیل مهندسی آن عدم محاسبه دقیق انبساط حرارتی است․ دمای سیال افزایش یافته، روتور منبسط شده و لبه های فولادی پره در حال تراشیدن دیواره داخلی سیلندر هستند․ باید بلافاصله دستگاه متوقف شود، در غیر این صورت الکتروموتور خواهد سوخت․
2. آیا می توان برای افزایش تناژ خروجی، دور موتور (RPM) شیر دوار را بالاتر برد؟
   قاطعانه خیر․ این یک اشتباه فاجعه بار در خطوط تولید است․ روتاری ولو یک فیدر حجمی است، نه یک پمپ سانتریفیوژ․ با افزایش دور موتور (مثلاً بالای ۳۰ دور در دقیقه)، مواد پودری زمان کافی برای سقوط و پر کردن فضای خالی بین پره ها (Pocket) را پیدا نمی کنند․ در نتیجه، راندمان حجمی سقوط می کند و سایش قطعات به شدت بالا می رود․
3. تفاوت درایو دنده زنجیر (Chain Drive) با کوپل مستقیم (Direct Drive) چیست؟
   در کوپل مستقیم، شفت خروجی گیربکس مستقیماً به شفت روتور متصل است․ این سیستم جمع وجور است اما در صورت قفل شدن دستگاه، فشار مستقیماً چرخ دنده های گیربکس را خرد می کند․ اما در سیستم دنده زنجیر، اگر یک کلوخه سخت وارد شیر شود، زنجیر پاره می شود (یا پین برشی می شکند) و گیربکس میلیاردی شما سالم می ماند․
4. برای انتقال مواد چسبناک مثل پودر قند یا گوگرد چه راه حلی دارید؟
   مواد چسبنده به سرعت گوشه های پره را پر می کنند و دستگاه را تبدیل به یک استوانه توپر می کنند که هیچ موادی جابجا نمی کند․ راهکار ما استفاده از روتورهای پاکت کم عمق (Shallow Pocket)، پوشش های سطحی تفلون (PTFE Coating) در داخل سیلندر و نصب سیستممش دمش هوا (Blow-through) برای تخلیه اجباری مواد از بین پره هاست․
5. عمر مفید یک روتاری ولو چقدر است و چه زمانی نیاز به اورهال دارد؟
   عمر دستگاه به سایش سیال وابسته است․ در انتقال پلاستیک یا آرد، تا ۱۰ سال بدون مشکل کار می کند․ اما در انتقال کلینکر سیمان، حتی بهترین فولادهای سخت کاری شده نیز بعد از ۱۲ الی ۱۸ ماه دچار افزایش گپ (بیش از ۱ میلی متر) می شوند و دستگاه باید برای بازسازی لبه های روتور و اصلاح تلرانس، از خط خارج و اورهال شود․
