کانال انتقال هوا چیست؟
صدای مهيب مچاله شدن ورق های فولادی در سقف سوله، کابوسی است که بسياری از مديران کارخانجات با آن روبرو شده اند. يک فن سانتريفيوژ ۱۰۰ اسب بخاری با قدرتی وحشتناک استارت می خورد، اما به جای مكش غبار از روی کوره ها، در کسری از ثانيه شبکه ای از کانال های گران قيمت را مانند يک بطری پلاستيكیِ خالی، در هم می شكند! در آن لحظه، پيمانكاری که شبکه انتقال هوا را با فرمول های کانال کشی ساختمان اجرا کرده بود، پاسخی برای شما نخواهد داشت.

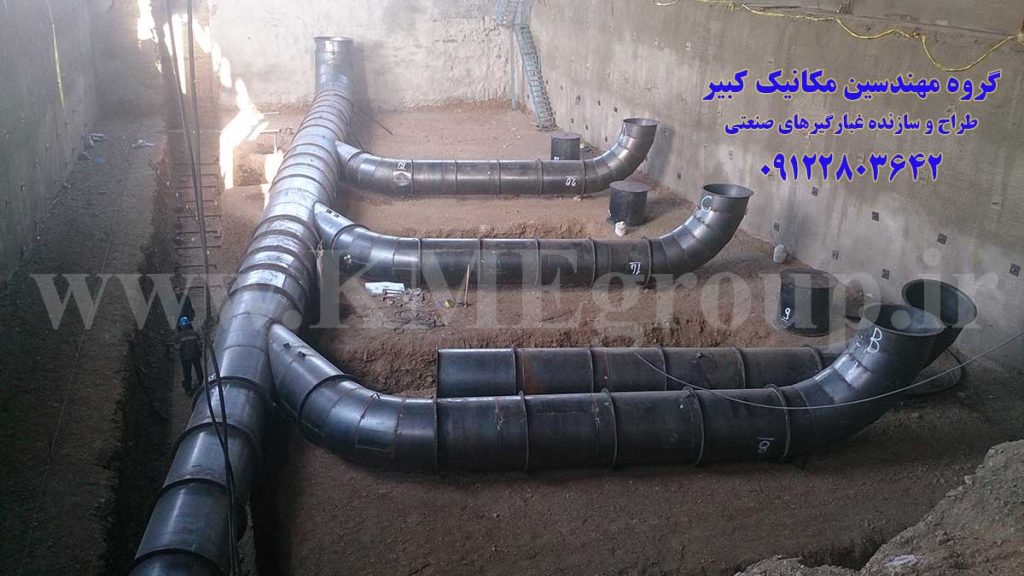

در محيط های سخت صنعتی، کانال هوا صرفاً يک لوله حلبی برای عبور باد نيست. اين شبکه، شريان حياتی کارخانه شما برای انتقال گازهای سمی، مكش غبارهای به شدت ساينده و تخليه حرارت کوره های ذوب است. گروه مهندسين مكانيک کبير (KME Group)، پيمانكار تخصصی (EPC) در زمينه طراحی آيروديناميک، ساخت و نصب شبکه های پيچيده کانال کشی صنعتی است. ما شريان های فولادی متصل به تجهيزات سنگين نظير بگ فيلتر صنعتی و سيکلون غبارگير را در کارخانجات سيمان، فولاد، ذوب و پتروشيمی، بر اساس قوانين سخت گيرانه مكانيک سيالات مهندسی می کنيم.
کانال کشی صنعتی (Industrial Ducting) يک سيستم مهندسی شده از مقاطع فولادی (گرد يا چهارگوش) است که وظيفه انتقال ايمنِ سيالات تراکم پذير (هوا، گازهای شيميايی و غبار معلق) را بر عهده دارد. طراحی اين شبکه نيازمند محاسبه دقيق سرعت انتقال (Transport Velocity)، افت فشار استاتيک و انتخاب متالورژی مناسب (ورق های ضدسايش يا استيل) است تا از رسوب مواد، سايش ديواره ها و فروپاشی ساختاری (Collapse) تحت فشارهای منفی جلوگيری شود.
📞 تلفن مشاوره مهندسی سيالات و استعلام قيمت اجرا: ۰۹۱۲۲۸۰۳۶۴۲
قيمت ساخت و اجرای کانال کشی صنعتی (1405)
اجرای اين مسير متری چند؟ اين سوالی است که در پروژه های تهويه مطبوع تجاری پرسيده می شود، نه در صنعت سنگين. در کارخانجات، مبنای قيمت گذاری کانال کشی هرگز طول مسير (متر طول) نيست.
ما هزينه نهايی را بر اساس ”كيلوگرم ورق مصرفی” يا ”مترمربع با احتساب ضخامت دقيق” محاسبه می کنيم. چرا؟ چون دبی هوا، فشار وحشتناک سيستم (چه مثبت و چه منفی)، ضخامت ورق (که گاهی از ۱ تا ۶ ميلی متر متغير است) و نوع جوشكاری، قيمت را تعيين می کنند. جدول زير نقشه راه مالی شما برای برآورد بودجه است.
| نوع شبکه کانالکشی صنعتی | متریال متالورژیکال پیشنهادی KME | مکانیزم اجرا و اتصالات | وضعیت قیمتگذاری |
| شبکه مکش غبارگیرها و سایکلونها | گالوانیزه ضخیم / ورق سیاه ST37 | اتصالات فلنجی پیچومهرهای | 📞 استعلام تخصصی (مبتنی بر تناژ) |
| تهویه گازهای اسیدی و پتروشیمی | استنلس استیل 316L / استیل 304 | جوشکاری آرگون نفوذی و آببند | 📞 استعلام تخصصی (مبتنی بر تناژ) |
| انتقال مواد ساینده (خطوط خردایش معدن) | ورق ضدسایش (هاردوکس / دورستات) | جوشکاری نفوذی پیوسته | 📞 استعلام تخصصی (مبتنی بر تناژ) |
| داکت اسپیرال (مسیرهای طولانی سولهها) | گالوانیزه رولفرم شده | رابطهای فیتینگی و گسکت | 📞 استعلام تخصصی (مبتنی بر متراژ/وزن) |
رازی که واسطه ها از شما پنهان می کنند (بحث فلنج در برابر کشويی):
هزينه اجرای اتصالات فلنچی با استفاده از نبشی های ماشين کاری شده، در ابتدا کمی بيشتر از اتصالات کشويی و بند اتصالی تمام می شود. اما اين يک سرمايه گذاری برای روزهای بحرانی است. در محيط صنعتی، شما به اورهال نياز داريد. ممکن است يک قطعه سنگ در کانال گير کند. کانال های فلنچی KME با باز کردن چند پيچ به راحتی دمونتاژ می شوند، در حالی که شبکه های يکپارچه و کشويی، تعميرکاران شما را مجبور به تخريب، برش کاری با هواگاز و نابودی کل مسير می کنند.
تفاوت کانال کشی صنعتی با تهويه مطبوع
چرا شرکت های معتبری که در پاساژها، بيمارستان ها و برج های مسکونی لوکس ترين کانال کشی ها را اجرا می کنند، در پروژه های صنعتی و کارخانجات به طرز فاجعه باری شكست می خورند؟ پاسخ در دو مفهوم عميق علم سيالات نهفته است:
- بحران سرعت انتقال سيال
در کانال های ساختمانی (کولر يا هواساز)، هدف ايجاد آسايش است. طراح، سرعت هوا را بين ۳ تا نهايتاً ۵ متر بر ثانيه نگه می دارد تا هيچ گونه صدای زوزه بادی توليد نشود.اما اگر اين فرمول را در شبکه متصل به غبارگيرها پياده کنيد، فاجعه رخ می دهد. در صنعت، ما هوا را به تنهايی جابجا نمی کنيم، ما در حال جابجايی ذرات سنگين آهن، سيمان، تراشه چوب يا سيليس هستيم. اگر سرعت هوا در داخل کانال صنعتی به زير ۱۸ تا ۲۵ متر بر ثانيه افت کند، ذرات معلق انرژی جنبشی خود را از دست می دهند. آن ها کف کانال ته نشين می شوند. در کمتر از يک ماه، لايه ای سخت از غبار کل مسير را مسدود می کند. وزن کانال ده ها برابر شده و در نهايت ساپورت ها پاره شده و کانال سقوط می کند! مهندسين طراح ما، سرعت انتقال را دقيقاً بر اساس چگالی ذرات آلاينده ی شما محاسبه و تضمين می کنند. - تقابل با افت فشار استاتيک
فن های تهويه ساختمانی فشارهای بسيار ناچيزی (در حد ۱۰۰ تا ۳۰۰ پاسكال) توليد می کنند. اما در قلب يک کارخانه، اگزاست فن های صنعتی فشارهای منفی و مثبت بسيار وحشتناكی (گاهی بالای ۴۰۰۰ پاسكال) خلق می کنند.وقتی يک کانال به بخش مكش فن متصل است، فشار داخل آن به شدت از فشار اتمسفر بيرون کمتر است (خلاء نسبی). اگر ضخامت ورق کانال به درستی محاسبه نشده باشد، يا ساپورت بندی های تقويتی در فواصل مهندسی شده روی بدنه جوش نخورده باشند، فشار هوای محيطِ بيرون، کانال را در کسری از ثانيه مچاله می کند. اين يک خطای نابخشودنی در طراحی سازه کانال است که ما در گروه مکانیک کبیر KME با نرم افزارهای تحليل تنش جلوی آن را می گيريم.
انواع مقاطع کانال های هوا در صنعت
شكل فيزيكی کانال، سليقه ای نيست. گروه مهندسين مکانیک کبیر (KME) بر اساس تحليل های نرم افزار، محدوديت های فضای سوله و اصول جريان های توربولانس، يكی از دو هندسه زير را به عنوان شريان خط توليد شما انتخاب، ساخت و نصب می کنند.
کانال اسپيرال صنعتی
اين لوله ها از درهم تنيدگی مارپيچی ورق گالوانيزه يا استيل توسط ماشين آلات تمام اتوماتيک ساخته می شوند. از منظر مهندسی سيالات، مقطع گرد (دايره ای) بی نقص ترين هندسه برای عبور هواست.
حالا چرا اسپيرال؟ اول اينكه کمترين ميزان اصطکاک و افت فشار را در شبکه ايجاد می کند، به اين معنی که فن شما با آمپر کمتری کار خواهد کرد. دوم اينكه هيچ گوشه ی مرده ای (۹۰ درجه) در آن وجود ندارد، بنابراين تجمع و ته نشينی غبار در آن به صفر می رسد. سوم، درز مارپيچی که روی بدنه اين کانال ايجاد می شود، مانند يک کمربند تقويتی عمل کرده و استحكام مكانيكی آن را در برابر مچاله شدن به شدت بالا می برد. علاوه بر تمام اين ها، ظاهر اکسپوز (روکار) آن در سوله های صنعتی بسيار مدرن و زيباست.
کانال چهارگوش صنعتی
با وجود برتری آيروديناميک کانال های گرد، مقطع چهارگوش همچنان رايج ترين انتخاب در اتصالات نزديک به تجهيزات سنگين است.
مزيت مطلق کانال چهارگوش، قابليت مانور در فضاهای به شدت محدود است. وقتی سقف سوله کوتاه است يا بايد از ميان انبوهی از لوله های تاسيساتی عبور کنيم، يک کانال گرد بزرگ جا نمی شود. اما يک کانال چهارگوش را می توان عريض و کم ارتفاع طراحی کرد تا از آن تنگنا عبور کند. همچنين دهانه خروجی اکثر هواسازها، فيلترها و فن ها به صورت چهارگوش ساخته می شود که اتصال را راحت تر می کند.
در کارخانجات KME، تمام زانوها، تغيير مقاطع و سه راهی های چهارگوش، با شعاع انحنای استاندارد بين المللی SMACNA طراحی می شوند. ما هرگز از زانوهای تيز (گوشه دار) استفاده نمی کنيم تا از ايجاد صدای زوزه ی گردابه و افت شديد مكش جلوگيری شود.
استانداردهای اجرايی KME در طراحی و نصب شبکه
حتما می دانید اجرای کانال صنعتی پروژ ها يک عمليات دقيق مكانيكی است. برای رسيدن به بالاترين راندمان هوادهی و جلوگيری از هدررفت انرژی، ما در سايت شما به اصول زير پايبنديم:
- آب بندی و هوابندی مطلق:
در سيستم های مكش غبار (فشار منفی)، هوا مانند يک موجود هوشمند به دنبال راحت ترين مسير برای ورود است. حتی يک سوراخ ۲ ميلی متری در درز اتصال دو کانال، باعث می شود فن به جای مكش غبار از روی هود خط توليد (که ده ها متر دورتر است)، هوای تميز اطراف سوراخ را بمکد! اين يعنی افت راندمان. ما از نوارهای چسبناک ساده استفاده نمی کنيم، تمام درزهای اتصالات فلنجی با ماستيک های صنعتی پلی اورتان نسوز و گسکت های سيليکونی ضخيم، کاملاً هوابند می شوند. - ساپورت گذاری ارتعاشی و مهار وزن
کانال هايی که ورق های ۳ ميلی متری دارند، به شدت سنگين هستند. از طرفی، کارکرد الكتروموتورها و فن های غول پيکر، ارتعاش دائمی به شبکه منتقل می کند. ما از ساپورت های ضعيف ساختمانی استفاده نمی کنيم. مهار وزن کانال های KME توسط آويزهای ناودانی صنعتی، پروفيل های سنگين و رادهای فولادی (رزوه دار) همراه با لرزه گيرهای الاستومری انجام می شود تا شبکه در طول ساليان متمادی دچار خستگی فلز نشود. - طراحی زانويی ها با ورق های هادی
وقتی هوا با سرعت ۲۵ متر بر ثانيه به يک زانوی ۹۰ درجه در کانال چهارگوش می رسد، به شدت به ديواره روبرو برخورد کرده و جريانی از گردابه ها ايجاد می کند که فشار سيستم را می بلعد. مهندسين ما در داخل زانويی های بزرگ، ورق های راهنمای جريان را جوش می دهند. اين تيغه های آيروديناميک، جريان هوا را به نرمی شكافته و بدون ايجاد آشفتگی، جهت آن را تغيير می دهند. اين تكنيک، افت فشار در زانوها را عملاً به صفر نزديک می کند.
خط توليد شما نامتوازن است؟ رفع افت مكش با بالانس شبکه!آيا هودهای انتهای سالن هيچ مكشی ندارند، در حالی که هودهای نزديک به فن، هوای اضافی می کشند و مواد اوليه را هدر می دهند؟ اين يک بيماری مهندسی ناشی از عدم طراحی درست سايز کانال هاست.
تيم سيالات KME با استفاده از خدمات تخصصی اندازه گيری دبی و فشار کانال های هوا، نصب دمپرهای صنعتی تنظيم کننده و اصلاح مقاطع، مكش تمام خط توليد شما را يکدست و کاليبره می کند.
👈 درخواست اعزام تيم اندازه گيری، عيب يابی و بالانس شبکه
سوالات متداول
1)چرا کانال های مكش در خط توليد ما مرتباً در نقاط خاصی سوراخ می شوند؟
اين يک پديده کاملاً فيزيكی به نام سايش آيروديناميک است. اگر در حال انتقال ذرات ساينده (مثل سيليس، کلينكر سيمان يا براده های خشن چوب) هستيد، اين ذرات در خطوط مستقيم مشکل خاصی ندارند. اما در محل تغيير مسيرها (زانويی ها)، ذرات به دليل اينرسی حرکتی نمی توانند فوراً تغيير مسير دهند و با سرعت به ديواره ی بيرونی زانو برخورد می کنند. ورق گالوانيزه در اين نقاط به سرعت سمباده خورده و پاره می شود. راهكار گروه مهندسین مکانیک کبیر KME اين است که زانويی ها در اين خطوط حتماً از ورق های ضخيم فولاد سياه (ST۳۷) يا هاردوکس با شعاع قوس بسيار باز طراحی و جوشكاری شوند.
2)کانال فشار مثبت (دمنده) با کانال فشار منفی (مكنده) چه تفاوتی در اجرا دارد؟
تفاوت آن ها مرگ و زندگی شبکه شماست. کانال فشار مثبت (دمنده) هوا را از داخل به بيرون هل می دهد؛ اگر ضعيف باشد، کمی باد می کند و در صورت نشتی، فقط هوا هدر می رود. اما کانال فشار منفی (مكنده متصل به اگزاست فن) در حال تجربه يک خلاء است و نيروی اتمسفر از بيرون در حال فشار دادن آن به سمت داخل است. کوچكترين ضعف در ضخامت ورق کانال فشار منفی، باعث مچاله شدن فاجعه بار کل شبکه در کسر از ثانيه می شود. به همين دليل کانال های مكش بايد به شدت تقويت شده و دارای استيفنرهای خارجی باشند.
3)آيا استفاده از کانال های فلکسيبل (خرطومی آلومينيومی يا پلاستيكی) برای اتصال به ماشين آلات صنعتی مجاز است؟
از منظر مهندسی سيالات، کانال های فلکسيبل يک تله ی انرژی هستند. اين لوله ها به دليل داشتن چين خوردگی های مداوم، افت فشار اصطکاكی بسيار بالايی ايجاد می کنند و غبار عبوری به سرعت در لابه لای اين چين ها گير کرده و کانال را مسدود می کند. استفاده از آن ها در کارخانجات فقط و فقط برای اتصالات بسيار کوتاه (نهايتاً ۱ متر) در دهانه لرزان ماشين آلات مجاز است تا ارتعاش دستگاه به شبکه اصلیِ صلب منتقل نشود. بيش از اين متراژ، راندمان فن را نابود می کند.
4)آيا کانال های انتقال گاز داغ نياز به عايق کاری دارند؟
بله، به دو دليل مهم. اول جلوگيری از هدررفت انرژی حرارتی، و دوم جلوگيری از رسيدن گازها به نقطه شبنم. اگر گازهای داغ خروجی از کوره که حاوی رطوبت يا اسيد هستند در مسير کانال سرد شوند، ميعان رخ می دهد. آب يا اسيد در کف کانال جمع شده و با غبار تركيب می شود. نتيجه آن ايجاد يک لايه گل سخت و خوردگی شديد فلز از داخل است. ما کانال های انتقال گاز داغ را با عايق های پشم سنگ با دانسيته بالا پوشش داده و با ورق های آلومينيومی کاور می کنيم.
طراحی سيالاتی، ساخت ميلی متری، نصب بدون يک قطره نشتی!
شريان های کارخانه خود را به دست کانال سازان ساختمانی نسپاريد. انتقال اصولی هوا، تخصص و هنر درک فيزيک سيالات است.
از داکت کشی دقيق يک هود جوشكاری موضعی تا طراحی و اجرای شبکه غول پيکر اگزاست در يک کارخانه ذوب آهن، گروه مهندسين مكانيک کبير (KME) آماده خلق مسيرهايی است که هرگز مسدود نمی شوند و هرگز مچاله نخواهند شد.
