شیر برقی بگ فیلتر؛ مهم‌ترین قطعه برای عملکرد درست سیستم غبارگیر

شیر برقی بگ فیلتر یکی از اصلی‌ترین اجزای سیستم‌های غبارگیر است و بدون آن، عملیات پاک‌سازی کیسه‌ها به‌درستی انجام نمی‌شود.
این قطعه باعث می‌شود هوا با فشار مناسب وارد کیسه‌ها شود و گرد‌وغبار از سطح فیلتر جدا شود.
اگر شیر برقی کیفیت خوبی نداشته باشد، بگ فیلتر دچار گرفتگی، کاهش راندمان و افزایش هزینه‌های نگهداری می‌شود.
برای همین انتخاب درست شیر برقی بگ فیلتر می‌تواند عمر دستگاه را چند برابر کند.

در ادامه، تمام نکاتی که لازم دارید تا بهترین شیر برقی را انتخاب کنید کامل بررسی می‌کنم.
اگر می‌خواهید کل سیستم فیلتراسیون خود را بررسی کنید، صفحه زیر هم مفید است:
🔗 https://kmegroup.ir/بگ-فیلتر/

شیر برقی بگ فیلتر چیست؟

شیر برقی بگ فیلتر در واقع یک شیر دیافراگمی است که با برق عمل می‌کند.
کار آن ایجاد یک ضربه هوای شدید یا Pulse است.
این پالس باعث می‌شود کیسه‌ها تکان بخورند و گردوغبار از سطح آن‌ها جدا شود.
به این دلیل به آن Pulse Jet Valve هم گفته می‌شود.

اگر کیسه‌ها تمیز نشوند، سیستم دچار افت مکش می‌شود.
در نتیجه غبارگیر نمی‌تواند وظیفه خود را انجام دهد.
بنابراین اهمیت شیر برقی در سیستم بسیار بالاست.

برای آشنایی با دیگر اجزای اصلی غبارگیر، مثل کیسه فیلتر، می‌توانید از لینک زیر هم استفاده کنید:
🔗 https://kmegroup.ir/کیسه-فیلتر-قیمت-کیسه-فیلتر/

نحوه عملکرد شیر برقی بگ فیلتر

در این بخش ساده و قابل‌فهم توضیح می‌دهم که شیر چگونه کار می‌کند.

۱. عملکرد بر پایه دیافراگم

شیر برقی دارای یک دیافراگم لاستیکی یا اورینگی است.
این دیافراگم با یک سلونوئید کنترل می‌شود.
وقتی برق به سلونوئید می‌رسد، مسیر هوا باز می‌شود.

۲. ورود هوای پرفشار

هوای فشرده از مخزن وارد شیر می‌شود.
سپس با یک ضربه قوی به داخل ونتوری‌ها می‌رود.
می‌توانید مدل‌های ونتوری مخصوص بگ فیلتر را اینجا ببینید:
🔗 https://kmegroup.ir/ونتوری-بگ-فیلتر/

۳. تمیز شدن کیسه‌ها

با ورود پالس، کیسه فیلتر تکان می‌خورد.
گردوغبار از سطح کیسه جدا می‌شود.
سپس فن سانتریفیوژ شروع به مکش مجدد هوا می‌کند.
برای مشاهده فن‌های صنعتی:
🔗 https://kmegroup.ir/فن-سانتریفیوژ/

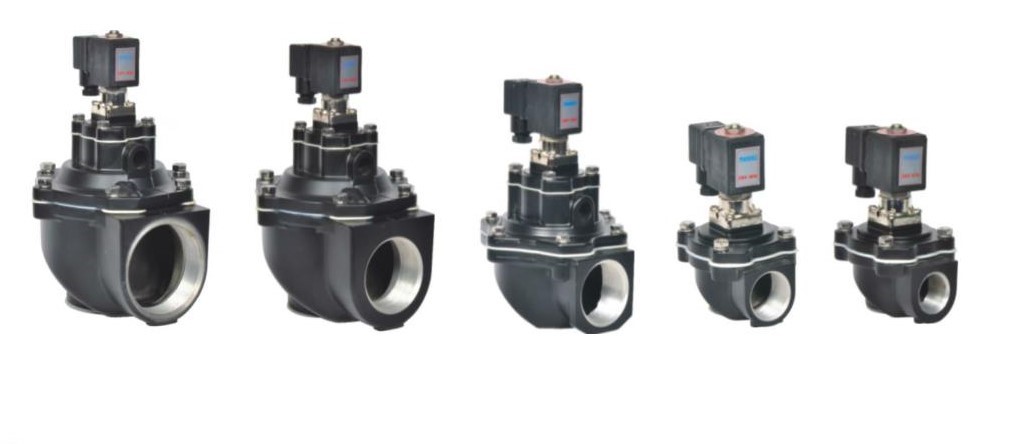

انواع شیر برقی بگ فیلتر

برای انتخاب درست شیر برقی بگ فیلتر باید انواع آن را بشناسید.

۱. شیر برقی دیافراگمی

این نوع رایج‌ترین مدل در سیستم‌های غبارگیر است.
دارای دو محفظه و یک دیافراگم با دوام بالا است.
مناسب پالس‌های قوی و مصرف مداوم روزانه است.

۲. شیر برقی نبضی (Pulse Jet Valve)

این مدل دقیقاً مخصوص بگ فیلتر طراحی شده.
قدرت پالس خیلی بیشتری دارد.
در مدل‌های یک‌طرفه و دوطرفه تولید می‌شود.

۳. شیر برقی مستقیم و غیرمستقیم

• مدل مستقیم برای فشارهای کم مناسب است.

• مدل غیرمستقیم برای غبارگیرهای بزرگ و صنعتی کاربرد دارد.

کاربردهای شیر برقی بگ فیلتر

شیر برقی تقریباً در تمام صنایع گردوغباردار استفاده می‌شود.

کاربردهای مهم:

• کارخانه سیمان

• صنایع فولاد

• معدنی‌ها و خردایش سنگ

• کارخانه آسفالت

• چوب و MDF

• صنایع رنگ

• صنایع غذایی

• کارگاه‌های کوچک و متوسط

هرجا که بگ فیلتر وجود دارد، شیر برقی بگ فیلتر نیز ضروری است.

مزایای استفاده از شیر برقی با کیفیت

استفاده از شیر کیفیت خوب باعث می‌شود:

• راندمان غبارگیر افزایش پیدا کند.

• مصرف انرژی کاهش یابد.

• فن فشار کمتری تحمل کند.

• کیسه‌ها عمر بیشتری داشته باشند.

• مقدار پالس هوا دقیق‌تر کنترل شود.

در سیستم‌های صنعتی، خرابی شیر می‌تواند کل خط تولید را متوقف کند.
پس کیفیت بالای آن اهمیت بسیار زیادی دارد.

جدول مقایسه انواع شیر برقی بگ فیلتر

نکات مهم هنگام خرید شیر برقی بگ فیلتر

خرید شیر برقی بگ فیلتر باید با دقت انجام شود.
زیرا این قطعه مستقیماً راندمان غبارگیر را تعیین می‌کند.

۱. کیفیت دیافراگم

دیافراگم قلب شیر برقی است.
اگر جنس آن خوب نباشد، سریعاً ترک می‌خورد یا نشتی ایجاد می‌کند.
معمولاً دیافراگم‌های ویتون یا لاستیک تقویت‌شده انتخاب مناسب‌تری هستند.

۲. سایز ورودی و خروجی

سایز ۱ اینچ، ۱.۵ اینچ و ۲ اینچ رایج‌ترین مدل‌ها هستند.
سایز مناسب باید متناسب با ظرفیت مخزن ذخیره هوا باشد.
سایز اشتباه باعث افت فشار یا ایجاد پالس ضعیف می‌شود.

۳. فشار کاری

فشار کاری معمولاً بین ۳ تا ۷ بار است.
اگر فشار هوای سیستم کمتر از حد لازم باشد، کیسه‌ها خوب تمیز نمی‌شوند.
اگر فشار بیش از حد باشد، به دیافراگم آسیب می‌رسد.

۴. کیفیت سیم‌پیچ و ولتاژ

شیرهای برقی معمولاً در ولتاژهای ۲۴ ولت، ۲۲۰ ولت و ۱۱۰ ولت تولید می‌شوند.
باید نوعی را انتخاب کنید که با تابلو پالس شما سازگار باشد.

۵. سازگاری با گردوغبار و گرما

بگ فیلترها در شرایط سخت کار می‌کنند.
پس شیر برقی باید در برابر دما، رطوبت و آلودگی مقاوم باشد.

نحوه نصب شیر برقی بگ فیلتر

نصب صحیح شیر برقی بگ فیلتر یکی از مهم‌ترین عوامل افزایش عمر دستگاه است.

۱. نصب روی هدر لوله

شیر باید روی هدر لوله هوای فشرده نصب شود.
جهت جریان هوا باید دقیق تنظیم شود تا پالس کامل ایجاد گردد.

۲. محکم کردن اتصالات

تمام اتصالات باید کاملاً سفت باشند.
هرگونه نشتی باعث افت فشار و کاهش راندمان می‌شود.

۳. اتصال صحیح سیم‌ها

ولتاژ باید مطابق با مشخصات سازنده باشد.
اتصال اشتباه باعث سوختن سیم‌پیچ می‌شود.

۴. تست پالس

پس از نصب، سیستم باید تست شود.
پالس‌ها باید با شدت یکسان در تمام کیسه‌ها پخش شوند.
برای تقویت شدت پالس، ونتوری مناسب ضروری است:
🔗 https://kmegroup.ir/ونتوری-بگ-فیلتر/

مشکلات رایج شیر برقی بگ فیلتر

شیرهای برقی ممکن است به مرور زمان دچار مشکلات زیر شوند:

۱. نشتی هوا

این مشکل معمولاً به دلیل خراب شدن دیافراگم رخ می‌دهد.
نشتی باعث ضعیف شدن پالس می‌شود.

۲. پالس‌های ضعیف

علت آن می‌تواند کاهش فشار مخزن یا خرابی سیم‌پیچ باشد.
گاهی گرفتگی ونتوری هم باعث ضعف پالس می‌شود.

۳. گیر کردن دیافراگم

اگر هوا دارای رطوبت باشد، دیافراگم ممکن است دچار چسبندگی شود.
خشکی بیش از حد نیز باعث ترک خوردن آن می‌شود.

۴. سوختن سلونوئید

این اتفاق معمولاً به دلیل ولتاژ اشتباه رخ می‌دهد.
باید حتماً مشخصات فنی شیر چک شود.

برندهای خوب شیر برقی بگ فیلتر

مهم‌ترین برندهای معتبر در این حوزه عبارتند از:

• Goyen استرالیا

• Turbine ایران

• Asco ایتالیا

• JAC چین

• TAEHA کره جنوبی

برندهای خوب معمولاً دیافراگم مقاوم‌تر و کیفیت پالس بهتر دارند.
اگر سیستم شما بزرگ است، مدل‌های گویِن و آسکو عملکرد حرفه‌ای‌تری دارند.

نتیجه‌گیری

شیر برقی بگ فیلتر یک قطعه کوچک اما حیاتی در سیستم غبارگیر است.
کیفیت این قطعه مستقیماً روی راندمان، مصرف انرژی و عمر کیسه‌ها تأثیر می‌گذارد.
با انتخاب درست شیر برقی، سیستم فیلتراسیون شما بهتر کار می‌کند و هزینه‌های نگهداری کاهش می‌یابد.
برای انتخاب بهتر، همیشه به کیفیت ساخت و فشار کاری توجه کنید.

سؤالات متداول

شیر برقی بگ فیلتر چه کاری انجام می‌دهد؟

وظیفه آن ایجاد پالس هوای قوی برای تمیز کردن کیسه فیلتر است.

بهترین سایز شیر برقی برای بگ فیلتر چیست؟

سایز ۱.۵ و ۲ اینچ برای سیستم‌های صنعتی رایج‌ترین انتخاب است.

عمر دیافراگم شیر برقی چقدر است؟

بسته به کیفیت بین ۶ ماه تا ۲ سال متغیر است.

آیا فشار پایین به شیر برقی آسیب می‌زند؟

فشار پایین عملکرد سیستم را ضعیف می‌کند اما معمولاً باعث خرابی مستقیم شیر نمی‌شود.

چطور بفهمیم شیر برقی خراب شده؟

اگر پالس ضعیف شده، صدای هوا زیاد شده یا کیسه خوب تمیز نمی‌شود، احتمال خرابی شیر وجود دارد.

بهترین برند شیر برقی چیست؟

گوین و آسکو از بهترین برندهای جهانی هستند.

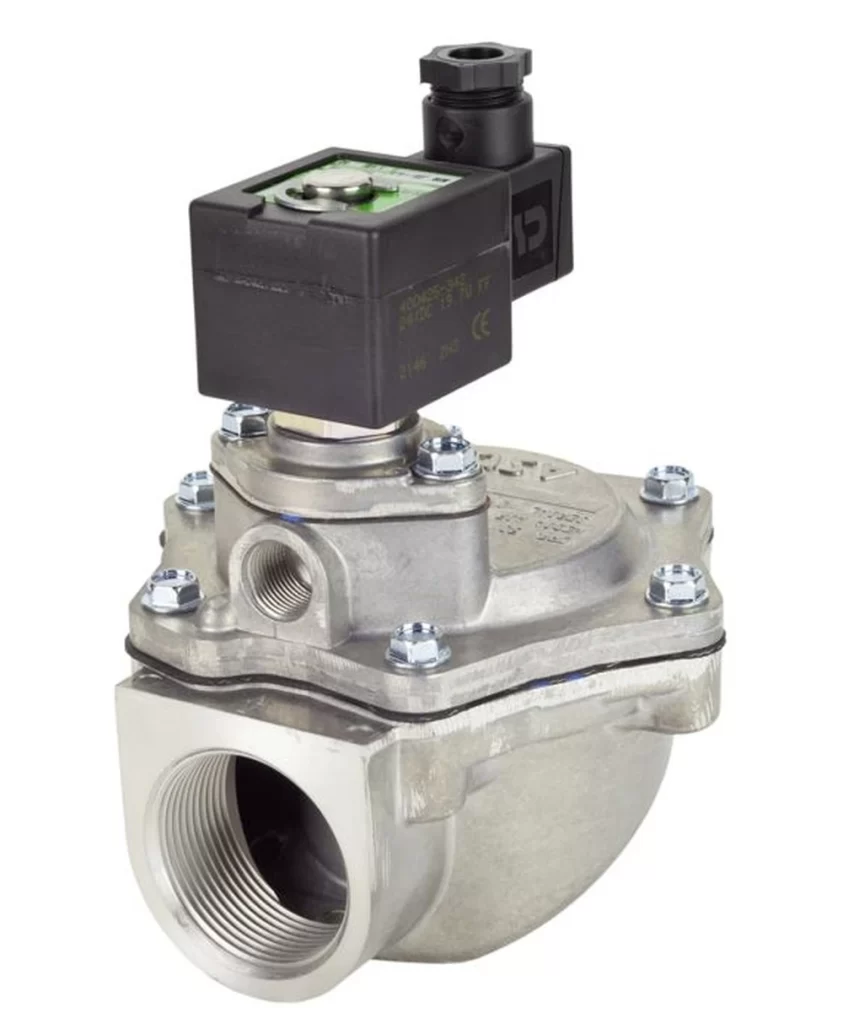

محصولات آسکو ASCO

محصولات تولید شده در این سه کمپانی بسیار جامع هستند و شامل تمامی گروه محصولات پنوماتیک می شوند.محصولات این سه شرکت در صنایع خاص و حساس مانند کارخانه آرد، صنایع اتمی، صنایع خودرو سازی و کشتی سازی و سیمان بسیار پرکاربرد است.برای مثال در کارخانه های سیمان از شیر های نود درجه آسکو ASCO به نام Bag Filter گفته میشود استفاده میشود. در صنایع نظامی معمولا از شیر برقی های ضدانفجار ASCO استفاده می شود.این کمپانی همچنین تولید کننده محصولات وکیوم است.

به معرفی دسته های محصولات این شرکت می پردازیم:

۱- تجهیزات وکیوم از جمله شیر برقی و قاپک وکیوم ASCO numatics

۲- شیر برقی آسکو ASCO در سایزهای مختلف تولید می شود و جنس بدنه از آلومینیوم بوده و حد اکثر فشار کاری آن ۸.۵ bar است. این شیر با هر دو جریان DC و AC کار میکند و حداقل فشار آن ۰.۳۵ bar اندازه گیری شده است. سیالی که این دستگاه بر مبنای آن کار می کند ، هوا است.

۳- فیلتر رگلاتور و روغن زن و واحد مراقبت numatics

۴- جک و سیلندر پنوماتیک numatics

۵- شیر های ایزو ASCO JOUCOMATIC

۶- انگل ولو های ASCO

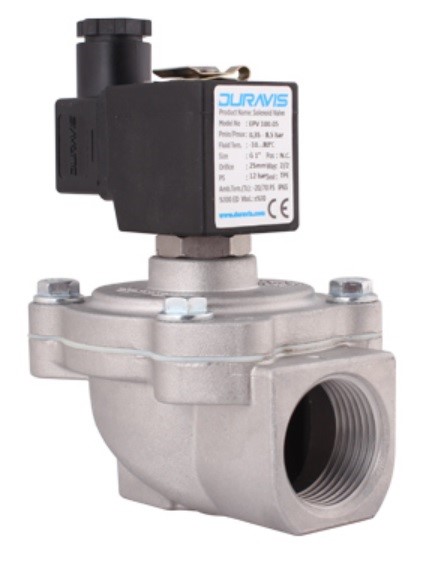

شیر برقی دوراویس Duravis

شیر برقی دوراویس Duravis که ساخت کمپانی های دوراویس ترکیه و EMC چین است ، از جمله محصولات بسیار با کیفیت همراه با قیمت فوق العاده مناسب است که در سایزهای ۱/۲ تا ۳ اینچ و حد اکثر فشاری کاری آن ۸.۵ بار و حداقل اختلاف فشار آن ۰.۳۵ بار و جنس این شیر برقی از آلومینیوم می باشد .

شیر برقی توربو Turbo

شیر برقی توربو Turbo در سایزهای مختلف تولید می شود ، دمای کاری شیر برقی توربو بین منهای ۲۰ تا مثبت ۸۰ درجه است که با حد اکثر فشار کاری ۷.۵ bar و حداقل اختلاف فشار ۰.۵ bar کار می کند. شیر برقی توربو را کشور ایتالیا تولید و صادر می کند. بدنه و رویه این دستگاه از جنس آلومینیوم ساخته شده است. همچنین این شیر برقی با جریان AC و DC 12، ۲۴، و ۲۲۰ ولت کار می کند.

سیالی که در این دستگاه برای آن ساخته شده هوا است . برخلاف شیرهای دستی و مکانیکی، در شیرهای برقی توان محدودی برای عملکرد شیر وجود دارد. بنابر این لازم است که از این توان محدود به بهترین نحو و با بالاترین بازده ممکن استفاده شود . در شیرهای برقی ، جزء عملگر می تواند موتور برقی باشد. موتورهای برقی به ندرت در سیستم های هیدرولیک یا پنوماتیک کاربرد دارند. اما در زمانی که یک کانال بزرگ برای عبور سیال داشته باشید و سیال نیز کم فشار باشد ، می توانید از موتور های برقی استفاده کنید.
