دمپر هواکش صنعتی یا دمپر کانال هوا
يک الكتروموتور با توان بالا روشن می شود و جريان سيال در شبکه ای از کانال های فولادی به حرکت درمی آيد. اين جريان هوا در صورت رها شدن به حال خود، همواره مسير دارای کمترين مقاومت را برای عبور انتخاب می کند. در چنين شرايطی، نزديک ترين هودهای خط توليد با حداکثر ظرفيت هوا را می بلعند و تجهيزات دورتر در انباشت گازهای آلاينده باقی می مانند. مديريت اين جريان به تجهيزاتی مهندسی شده و دقيق نياز دارد. بدون شيرهای کنترل کننده، سيستم تهويه کارخانه صرفا انرژی الكتريكی را هدر داده و تعادل آيروديناميک سالن را بر هم می زند.
در محيط های سخت کار و پرفشار، قاب های آلومينيومی ضعيف توانايی مقاومت در برابر جريان های سنگين را از دست داده و دچار ارتعاش و دفرمه شدن می گردند. ما در گروه مهندسين مكانيک کبير (KME)، شريان های انتقال هوای کارخانه شما را با استفاده از دمپرهای صنعتی، کاملا هوابند و مهار می کنيم. تجهيزاتی که برای کارکرد مداوم، بدون لرزش و با حداکثر دقت سيالاتی طراحی شده اند.

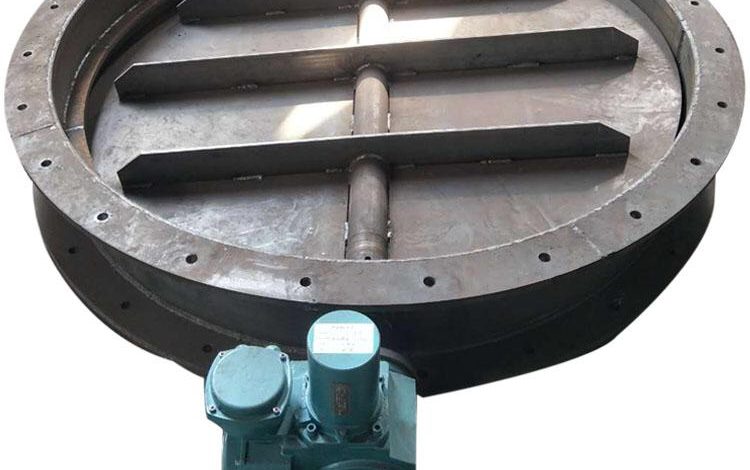

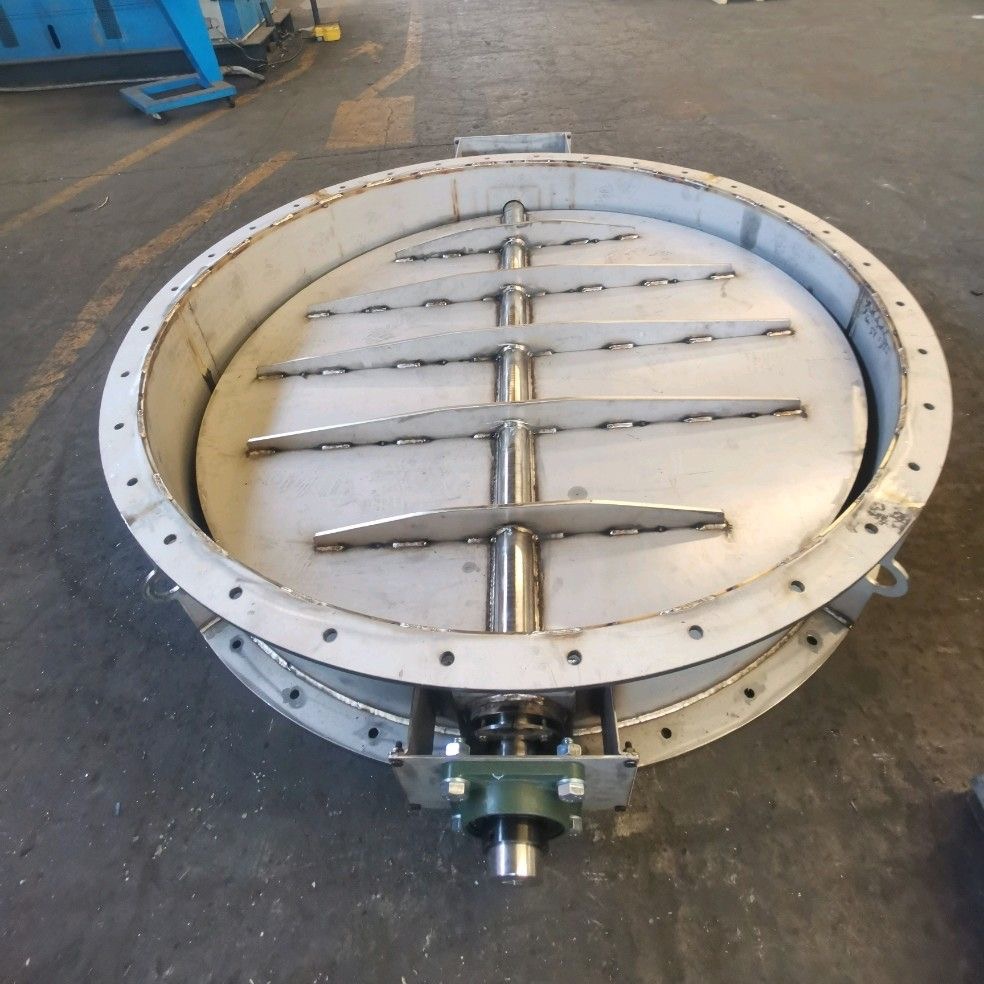

دمپر هواکش صنعتی (Industrial Air Damper) که با نام های دمپر کانال هوا يا ولو تنظيم جريان نيز شناخته می شود، يک شير کنترل کننده مكانيكی نصب شده در مسير کانال کشی يا دهانه ورودی و خروجی فن سانتريفيوژ به شمار می رود. وظيفه اصلی اين تجهيز، تنظيم دقيق دبی هوا (CFM)، کنترل افت فشار استاتيک، قطع کامل جريان گازهای آلاينده جهت ايزولاسيون و جلوگيری از بازگشت هوای مرده (Back-draft) در سيستم های تهويه و غبارگير صنعتی تعيين شده است.
کنترل هوشمند جريان هوا، با حفظ فشار استاتيک و حذف ارتعاشات!پره های دمپر خط توليد شما در کانال قفل شده اند؟ افت مكش در هودهای انتهايی مشاهده می شود؟ ما مكانيزم شبکه شما را کاليبره می کنيم.
📞 تلفن مشاوره مهندسی و استعلام قيمت ساخت دمپر: ۰۹۱۲۲۸۰۳۶۴۲
ابعاد دهانه کانال و فشار کاری سيستم در واتساپ جهت دريافت پيش فاکتور نمایید.
برآورد مالی و قيمت دمپر هواکش صنعتی
محاسبه هزينه ساخت دمپر هوا مستقيما به پارامترهای پروژه شما بستگی دارد. شما در حال تهيه يک قطعه سفارشی ساز هستيد پس قيمت نهايی بر اساس فاکتورهای مهندسی متعددی تعيين می گردد. اين فاکتورها شامل ابعاد هندسی دهانه (گرد يا چهارگوش)، متريال ورق مصرفی (گالوانيزه ضخيم، آلومينيوم اکسترود شده يا استنلس استيل ضد اسيد)، کلاس هوابندی و نوع مكانيزم فرمان (دستی، پنوماتيک يا عملگر اکچويتور برقی) می شوند.
جدول زير مسير برآورد مالی را برای کارفرمايان مشخص می کند. برای مدل های خاص با ضخامت های بالا، ارتباط مستقيم با دپارتمان فروش توصيه می شود.
| نوع دمپر هواکش صنعتی | کاربرد پیشنهادی در خطوط تولید | نوع مکانیزم کنترل | وضعیت قیمت و طراحی |
| دمپر موازی / متقابل (لوور) | تنظیم دقیق دبی در کانالهای اصلی | دستی (هندویل) / موتوردار (Actuator) | 📞 استعلام تلفنی (طراحی سفارشی) |
| دمپر گیوتین (کشویی) | ایزولاسیون و قطع کامل مکش در غبارگیرها | هندویل چرخدندهای / جک پنوماتیک | 📞 استعلام تلفنی (مبتنی بر ضخامت) |
| دمپر پروانهای (Butterfly) | کانالهای گرد اسپیرال و خروجی اگزاست | دستی / عملگر اکچویتور برقی | 📞 استعلام تلفنی (تولید فوری) |
| دمپر وزنی (Back-draft) | جلوگیری از برگشت هوا (شیر یکطرفه) | مکانیکی (بازگشایی با فشار سیال) | 📞 استعلام تلفنی (مبتنی بر ابعاد) |

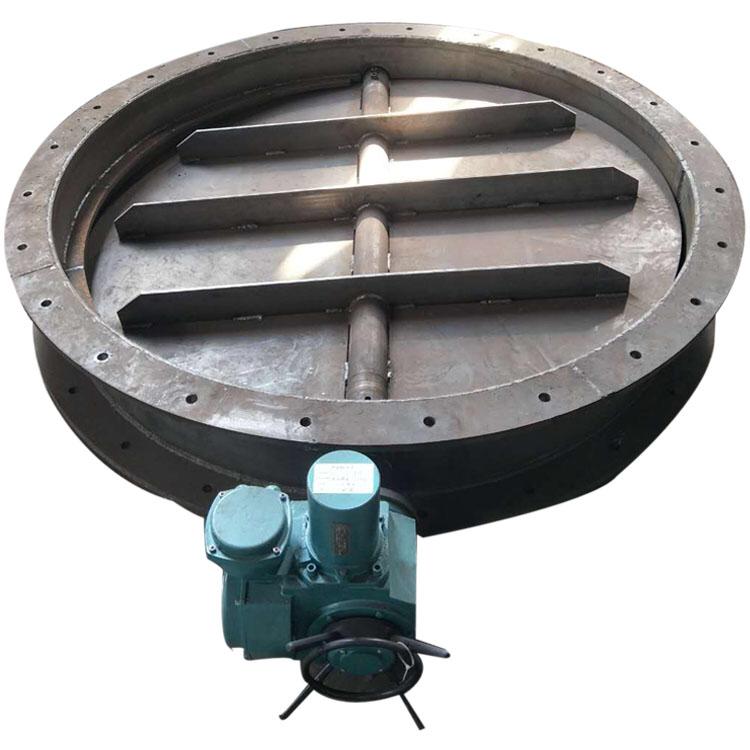

استفاده از موتورهای الكتريكی (اکچويتورهای تدريجی) روی دمپرهای KME، امكان اتصال آن ها به سيستم های PLC مرکزی کارخانه و دستگاه کنترلر جت پالس را فراهم می آورد. اين اتصال باعث مديريت تمام اتوماتيک سيستم تهويه شده و خطاهای اپراتوری را به صفر می رساند.
ضرورت نصب دمپر در شبکه های تهويه صنعتی
در يک سيستم مكش مرکزی که ده ها هود نقطه ای در طول خط توليد به يک دستگاه بگ فيلتر صنعتی متصل هستند، چالشی فيزيكی رخ می دهد. بدون حضور دمپرهای تنظيم کننده در مسير انشعابات، هوای مكيده شده منحصرا از نزديک ترين ورودی ها تامين می شود. در نتيجه، هودهای مستقر در انتهای سالن کارايی خود را از دست داده و غبار محيطی افزايش می يابد.
نصب دمپرهای مهندسی شده KME سه دستاورد فنی قطعی برای خط توليد شما به همراه دارد:
بالانس آيروديناميک شبکه : با نصب و تنظيم دقيق زاويه تيغه ها در دمپرهای نزديک به فن، يک افت فشار مصنوعی و حساب شده ايجاد می کنيم. اين فرآيند باعث پخش يکنواخت دبی هوا در تمام انشعابات شبکه کانال کشی صنعتی می گردد و مكش هودها در تمامی نقاط سالن متعادل می شود.
بهينه سازی مصرف انرژی الكتريكی: الكتروموتورهای صنعتی بخش بزرگی از مصرف برق کارخانه را به خود اختصاص می دهند. با استفاده از دمپرهای پره ورودی که پيش از دهانه مكش فن سانتريفيوژ نصب می گردند، می توانيم جريان هوای ورودی را محدود کنيم. اين اقدام در زمان های کاهش ظرفيت توليد، بار آيروديناميک را از روی پروانه برداشته و مصرف آمپر موتور را به شدت کاهش می دهد.
ايزولاسيون مطلق و ايمنی پرسنل: در صنايعی که با کوره های حرارت بالا، گازهای خورنده يا غبارهای قابل اشتعال سر و کار دارند، تعميرات دوره ای امری اجتناب ناپذير محسوب می شود. استفاده از دمپرهای قطع کننده صددرصدی، جريان گاز را به طور کامل مسدود کرده و شرايط ايمنی لازم را برای تكنسين های نگهداری در يک زون خاص فراهم می سازد، بدون آنكه نياز به توقف کل خط توليد باشد.
طبقه بندی دمپرهای هواکش بر اساس هندسه تيغه ها
انتخاب دمپر به شرايط سيالاتی خط توليد بستگی دارد. ما بر اساس افت فشار سيستم، دمای گازهای عبوری و سطح مورد نياز برای هوابندی، هندسه های کاملا متفاوتی را در دپارتمان ماشين سازی KME ماشين کاری و مونتاژ می کنيم.
۱) دمپرهای لوور – کنترل کنندگان جريان
اين تجهيزات، رايج ترين دمپرهای صنعتی به شمار می روند که از يک قاب صلب فولادی و چندين تيغه (Blade) مجزا تشكيل شده اند. مكانيزم حرکت اين تيغه ها در دو کلاس مهندسی متفاوت طراحی می شود:
تيغه های متقابل: در اين ساختار، تيغه های مجاور در جهت عكس يکديگر باز و بسته می شوند. هنگام قرارگيری دمپر در حالت نيمه باز، هوا از ميان پره ها به صورت خطی و همگرا عبور می کند. اين مدل بهترين انتخاب برای ”تنظيم دقيق و درصدی دبی به شمار می رود، زيرا هوای خروجی دچار آشفتگی، تلاطم و تغيير مسير ناگهانی نمی گردد.
تيغه های موازی : تمامی تيغه ها به صورت همگام و در يک جهت واحد حرکت می کنند. قرار دادن اين دمپر در زاويه نيمه باز، جريان هوا را با زاويه مشخصی به سمت ديواره کانال هدايت می کند که منجر به ايجاد گردابه می گردد. کاربرد اين هندسه صرفا برای شرايط صفر و يک (کاملا باز يا کاملا بسته) تعريف شده است.
۲) دمپر گيوتين - ديواره مسدودکننده
اين تجهيز از يک صفحه فلزی يکپارچه و بسيار ضخيم تشكيل شده که به صورت کشويی در محور عمودی (بالا و پايين) مسير هوا را مسدود می سازد.
کاربرد مهندسی: خطوط انتقال مواد دارای غبارهای ساينده، چسبنده و سنگين (نظير کلينكر سيمان يا کنسانتره آهن)، عملكرد دمپرهای پروانه ای را دچار اختلال می کنند. نشست غبار روی محورهای چرخشی باعث قفل شدن مكانيزم می شود. دمپر گيوتين بهترين تجهيز برای ايزولاسيون و قطع کامل جريان در خروجی تجهيزاتی مانند سيکلون غبارگير محسوب می شود. صفحه مسدودکننده به طور کامل از مسير سيال خارج شده و هيچ زائده ای برای گير کردن مواد باقی نمی گذارد. کنترل اين دمپرها توسط فرمان هندويل دستی چرخ دنده ای يا جک های قدرتمند پنوماتيک صورت می پذيرد.
۳) دمپر بک درفت يا وزنی
عملكرد اين دمپرها به طور کامل بر پايه قوانين فيزيک و فشار سيال بنا شده و فاقد هرگونه عملگر الكتريكی يا اهرم دستی هستند. اين تجهيزات از تيغه های بسيار سبک بالانس شده تشكيل شده اند.
با شروع به کار اگزاست فن، فشار ديناميک جريان هوا به تيغه ها غلبه کرده و آن ها را باز می کند. با توقف الكتروموتور، تيغه ها تحت تاثير وزن خود فورا بسته می شوند. اين مكانيزم دقيقا مشابه يک شير يک طرفه عمل کرده و مانع از ورود جريان هوای سرد بيرون، بازگشت آلاينده ها يا نفوذ حشرات به داخل سالن کارخانه در زمان خاموشی سيستم می گردد.
استانداردهای متالورژيکال و ماشين کاری ساخت در گروه مکانیک کبیر
قاب های ساخته شده از ورق های نازک در شبکه های پرفشار صنعتی، تحت تاثير نيروی مكش فن سانتريفيوژ دچار ارتعاشات مداوم شده و صدای ناهنجاری توليد می کنند. ما ضخامت و مقاومت مصالح را بر اساس محاسبات تحليل تنش کاليبره می کنيم.
متريال بدنه اصلی و تيغه ها از ورق های ضخيم گالوانيزه صنعتی (۱.۵ تا ۳ ميلی متر) انتخاب می شود. برای خطوط شيميايی و انتقال گازهای اسيدی، استفاده از استنلس استيل ۳۰۴ يا ۳۱۶ با جوشكاری نفوذی آرگون در دستور کار قرار می گيرد.
شكل فيزيكی تيغه ها صرفا يک ورق تخت بريده شده محسوب نمی شود. تيغه های ما در سفارشات خاص به صورت دوجداره و با پروفيل آيروديناميک توليد می گردند. اين هندسه که مشابه بال هواپيما طراحی شده، امكان عبور هوا با کمترين سطح اصطکاک را فراهم می سازد. اين تكنيک، افت فشار استاتيكی شبکه را کاهش داده و لرزش تيغه ها را در سرعت های بالای ۲۰ متر بر ثانيه عملا مهار می کند.
جلوگيری از فرار هوا در حالت بسته، اولويت اصلی ما در ساخت است. مفهوم کلاس هوابندی بر اساس استاندارد ميزان نشتی مجاز يک دمپر را مشخص می کند. ما برای ارتقای اين شاخص تا کلاس های برتر، لبه تيغه ها را به نوارهای سيليکونی الاستومر و نسوز مجهز می سازيم. در نقاط اتصال شفت به بدنه نيز از بوش های برنجی ماشين کاری شده و پكينگ های ضدغبار استفاده می کنيم تا مسير عبور سيال به طور کامل مسدود گردد.
تعديل ارتعاشات و رفع افت مكش در شبکه های تهويهتغيير زوايای دمپرها به دليل فرسودگی مكانيزم، باعث افت فشار شديد در طول کانال ها می گردد. تيم مهندسی سيالات KME خدمات تخصصی اندازه گيری دبی و فشار کانال های هوا و کاليبراسيون مجدد کل شبکه را مستقيما در محل پروژه شما ارائه می دهد.
درخواست مشاوره فنی و اعزام تيم بالانسينگ سيستم های تهويه
سوالات متداول شما
1)برای هواکش های اگزاست خروجی تعبيه شده در ديواره های سوله، چه نوع دمپری کاربرد دارد؟
ايده آل ترين انتخاب برای اين جايگاه، دمپر وزنی (شاتر / بک درفت) است. اين تجهيز در قسمت بيرونی قاب فن نصب می شود. پرتاب هوای خروجی فن باعث باز شدن تيغه ها شده و توقف پروانه، بسته شدن فوری آن ها را به دنبال دارد. اين عملكرد، سوله را در برابر اتلاف حرارتی فصول سرد و ورود جريان های هوای ناخواسته ايزوله می کند.
2) تفاوت کاربردی دمپرهای مجهز به اکچويتور (موتوری) با مدل های دستی چيست؟
دمپرهای دستی از طريق يک اهرم مكانيكی در فضای بيرونی کانال تنظيم و قفل می شوند. اين مكانيزم برای انشعاباتی مناسب است که دبی هوای آن ها همواره يکنواخت باقی می ماند. اما دمپرهای موتوری دارای عملگرهای برقی يا پنوماتيک بوده و قابليت ادغام با سيستم مديريت هوشمند (PLC) را دارند. اين تجهيزات می توانند زاويه بازگشايی خود را بر اساس تغييرات فشار شبکه يا دمای کوره به صورت پيوسته تغيير دهند.
3) عامل ايجاد صدای سوت کشيدن در مجاری کانال های مجهز به دمپر چيست؟
اين پديده ريشه در آشفتگی آيروديناميک دارد و عموما زمانی رخ می دهد که دمپرهای دارای پره موازی در حالت نيمه باز قرار می گيرند. برخورد جريان هوای پرفشار با لبه های تخت، باعث ايجاد گردابه های موضعی و توليد فرکانس صوتی می گردد. جايگزينی اين مدل با دمپرهای پره متقابل دارای طراحی ايرفويلی، اين چالش صوتی را برطرف می سازد.
4) آيا بكارگيری دمپرهای آلومينيومی در اگزاست کوره های ذوب توجيه مهندسی دارد؟
متريال آلومينيوم در مواجهه با دماهای بالای ۲۰۰ درجه سانتی گراد، ساختار متالورژيکال خود را تغيير داده و به سرعت دچار افت مقاومت تسليم و اعوجاج می شود. همچنين غبارهای ساينده کوره ها باعث فرسايش سريع اين فلز می گردند. کانال های خروجی کوره ها حتما بايد به دمپرهای فولادی ضخيم يا استيل نسوز مجهز گردند.
5)بكارگيری دمپر گيوتين پنوماتيک در سيستم های غبارگير چه دستاوردی دارد؟
تخليه اضطراری يا تعميرات دوره ای مخازن غبارگير در کارخانجات پيوسته، توقف کل خط توليد را تحميل می کند. نصب دمپر گيوتين مجهز به جک پنوماتيک، با دريافت يک پالس بادی، مسير کانال را در کسری از ثانيه کاملا مسدود می سازد. اين ايزولاسيون مطلق به تيم نگهداری اجازه می دهد عمليات بازبينی را در شرايط کاملا ايمن و عاری از مكش انجام دهند.
کاليبراسيون و مديريت مسير سيالات تخصص انحصاری تيم ماست. ابعاد هندسی و فشار کاری شبکه خود را به ما اعلام کنيد تا دمپری متناسب با سخت ترين شرايط متالورژيکال برای شما طراحی و ماشين کاری نماييم.
