رای محاسبه و انتخاب دقیق فن سانتریفیوژ، ابتدا باید دبی هوای موردنیاز فرایند (Q) و افت فشار کل مسیر بحرانی (Δp) را همزمان در دو حالت فیلتر تمیز و کثیف محاسبه کنید؛ سپس نقطه کار را در تقاطع منحنی فن و منحنی سامانه بیابید و توان ترمزی موتور را با احتساب راندمان فن و تلفات انتقال قدرت تعیین نمایید.
در محاسبات فن سانتریفیوژ، شناخت همزمان دبی و فشار موردنیاز کمک می کند تا عملکرد فن را با شرایط واقعی سامانه بسنجید. گروه مهندسین مکانیک کبیر (KME) یک شرکت مهندسی و تولیدی صنعتی است که برای صنایع سنگین، سامانههای غبارگیری و طراحی و ساخت فن سانتریفیوژ صنعتی را متناسب با نقطه کار واقعی خط تولید اجرا می کند. در این راهنما، از تعیین نقطه کار و خواندن نمودار فن تا برآورد توان ترمزی و بررسی اثر فیلتر تمیز یا کثیف را گام به گام مرور می کنیم.

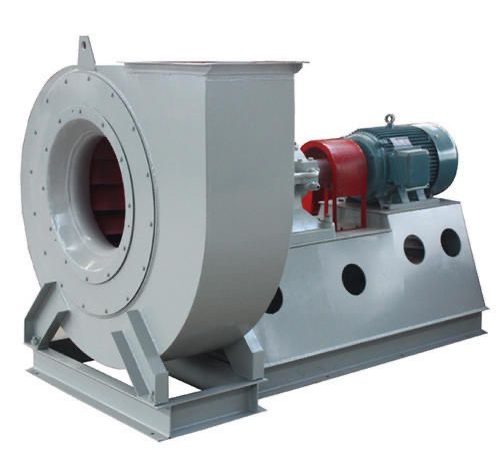

گام اول: نقطه کار و اصول عملکرد فن سانتریفیوژ را مشخص کنید
نیاز فرایند را به دو مقدار قابلاندازهگیری تبدیل کنید. حجم هوای لازم در واحد زمان (دبی یا هوادهی) و فشاری که فن باید برای عبور هوا از مسیر ایجاد کند. دبی باید پاسخگوی بار واقعی فرایند، مانند تهویه عمومی یا مکش موضعی، باشد؛ فشار نیز باید بر مقاومت کانالها، زانوییها، تجهیزات و فیلترها غلبه کند.
این دو مقدار با هم نقطه کار فن را تعریف میکنند، نه اینکه جداگانه و مستقل انتخاب شوند. در محاسبات فن سانتریفیوژ، شرایط بهرهبرداری مورد انتظار و مسیر کامل جریان هوا را مبنا قرار دهید؛ اتکا به دبی اسمی بدون درنظرگرفتن فشار سامانه، معمولاً به فنی منجر میشود که در نصب واقعی هوای کافی جابهجا نمیکند.

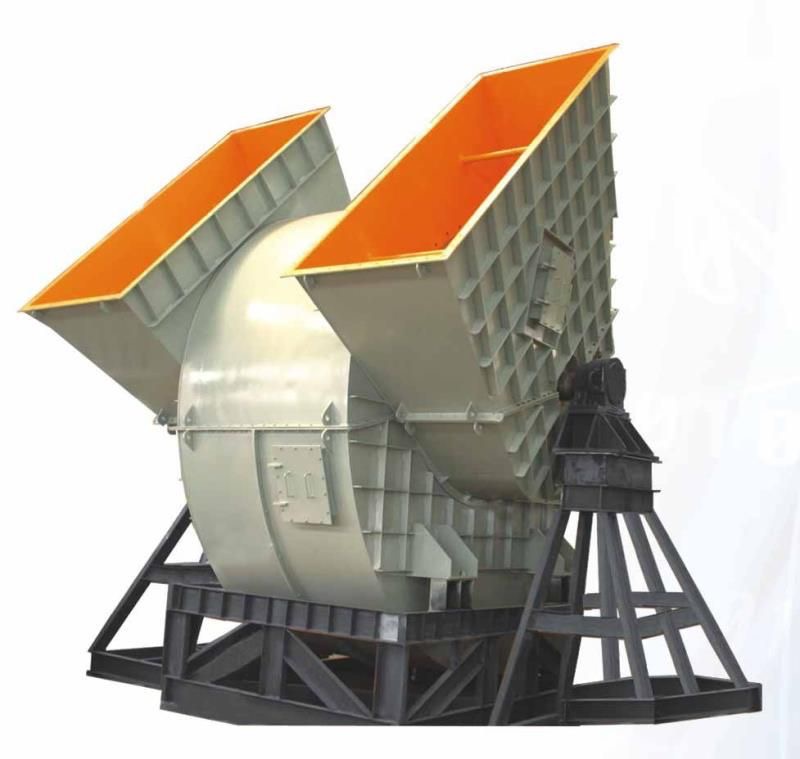

در فن سانتریفیوژ، پروانه به هوا انرژی میدهد و آن را از مرکز به سمت پیرامون میراند؛ این شتابگیری سرعت و انرژی جریان را افزایش میدهد. سپس پوسته حلزونی یا دیفیوزر بخشی از سرعت جریان را به فشار استاتیک تبدیل میکند تا هوا بتواند از اجزای مسیر عبور کند. توجه داشته باشید که انتخاب هندسه تیغهها نیز در توان و فشار بسیار مؤثر است (برای مقایسه دقیق تیغهها، راهنمای انواع پروانه فن سانتریفیوژ را ببینید).
گام دوم: هوادهی (CFM) و فشار استاتیک مسیر بحرانی را محاسبه کنید
محاسبه دبی فن: دبی طراحی را از نیاز فرایند به دست آورید. در مکش موضعی، دبی هر هود را بر اساس سرعت ربایش و نیاز جذب آلاینده تعیین کنید و دبی شاخههایی را که همزمان کار میکنند جمع بزنید. در تهویه عمومی، حجم فضا و نرخ تعویض هوای لازم (طبق استاندارد ASHRAE) مبناست. مقدار نهایی هوادهی را با واحد یکسان ثبت کنید (هر ۱۰۰۰ مترمکعببرساعت معادل حدود ۵۸۹ CFM است).
محاسبه افت فشار کل: فشار استاتیک موردنیاز را در همان دبی طراحی، از جمع افت مسیر محاسبه کنید؛ افت اصطکاکی کانالهای مستقیم، افت موضعی زانوییها و تبدیلها و مقاومت تجهیزات نصبشده (مانند سیکلون و بگ فیلتر) را در نظر بگیرید. برای هر جزء از داده سازنده یا محاسبه مهندسی استفاده کنید و فشارهای مسیرهای موازی را با هم جمع نکنید؛ مسیر بحرانی، یعنی شاخهای که بیشترین مقاومت را دارد، مبنای فشار فن است.
اندازهگیری میدانی در سیستمهای موجود: برای کنترل دبی واقعی، سرعت هوا را در مقطع مستقیم کانال با لوله پیتوت و فشارسنج تفاضلی اندازه بگیرید. فشار سرعتی را به سرعت تبدیل کنید، اندازهگیری را در چند نقطه مقطع (پیمایش کانال) تکرار کنید تا سرعت متوسط (v̄) به دست آید، سپس آن را در مساحت داخلی کانال (A) ضرب کنید: Q = v̄ × A. فشار استاتیک را نیز از نقاط برداشت دیواره بخوانید؛ اندازهگیریها باید هنگام کار پایدار سامانه انجام شوند. در صورت نداشتن تجهیزات پیتوتزنی، میتوانید از خدمات اندازهگیری دبی و فشار کانالهای هوا در محل کارخانه استفاده کنید.
گام سوم: پیدا کردن نقطه کار روی منحنی عملکرد فن سانتریفیوژ
محور افقی نمودار کاتالوگ معمولاً دبی هوا را نشان میدهد و محور عمودی، فشار فن را؛ پیش از خواندن منحنی عملکرد فن سانتریفیوژ، واحدها و نوع فشارِ درجشده (فشار استاتیک یا فشار کل) را با دادههای سامانه تطبیق دهید. منحنیها به دور چرخش (RPM) و قطر پروانه وابستهاند، بنابراین فقط منحنی متناظر با شرایط واقعی کار فن را بررسی کنید.
برای خواندن فشار در یک دبی مشخص، از مقدار دبی روی محور افقی به سمت بالا بروید تا به منحنی فن برسید و سپس مقدار فشار را از محور عمودی بخوانید. منحنیهای توان نیز ممکن است با خط یا محور جداگانه نمایش داده شوند؛ توان را در همان دبی متناظر بخوانید و آن را با منحنی فشار اشتباه نگیرید.
تقاطع منحنی فن و منحنی سیستم (System Curve): مقاومت سامانه را روی همان نمودار بهصورت منحنی دیگری رسم کنید (در مسیرهای معمول، افت فشار با مجذور دبی افزایش مییابد و منحنی مقاومت رو به بالا است). محل تقاطع آن با منحنی عملکرد فن، نقطه کار واقعی را مشخص میکند؛ در این نقطه، فشار قابلتأمین فن با فشار موردنیاز سامانه برابر است. اگر تقاطع از دبی طراحی فاصله دارد، حداکثر دبی و حداکثر فشار همزمان حاصل نمیشوند و باید شرایط سامانه یا مدل فن بازبینی شود.
برای بررسی مهندسی و دریافت پیشنهاد فنی در صفحه سفارش و طراحی فن سانتریفیوژ صنعتی، اطلاعات زیر را برای ما بفرستید:
دبی موردنیاز (CFM یا m³/h) • فشار استاتیک (پاسکال) • دمای گاز و نوع غبار • نقشه مسیر (یا گزینه «نیاز به محاسبه دارم»)
📞 تماس مستقیم مهندس فروش: ۰۹۱۲۲۸۰۳۶۴۲ | ارسال مشخصات در واتساپ
گام چهارم: فرمول محاسبه توان هوایی و توان ترمزی فن (BHP)
توان منتقلشده به جریان هوا (توان هوایی) از حاصلضرب دبی حجمی در فشار فن به دست میآید:
Pair = Q × Δp
در این رابطه، دبی باید بر حسب مترمکعببرثانیه (m³/s) و فشار بر حسب پاسکال (Pa) باشد تا توان بر حسب وات (W) محاسبه شود؛ نوع فشار را با مبنای بازده و منحنی سازنده یکسان بگیرید.
فن همه توان ورودی را به هوا منتقل نمیکند؛ بخشی از آن بهدلیل تلفات آیرودینامیکی و مکانیکی از دست میرود. بنابراین توان ترمزی روی محور فن (Brake Horsepower) از تقسیم توان هوایی بر بازده فن (η) محاسبه میشود:
Pbrake = Pair ÷ η
مثال عددی محاسبه توان محور:
اگر دبی طراحی ۱۰٬۰۰۰ مترمکعببرساعت (حدود ۵٬۸۸۵ CFM)، فشار ۱۵۰۰ پاسکال و بازده فن ۷۰ درصد باشد، ابتدا دبی را بر ۳۶۰۰ تقسیم میکنیم تا به ۲٫۷۸ مترمکعببرثانیه برسیم.
• توان هوایی: ۲٫۷۸ × ۱۵۰۰ = ۴۱۷۰ وات (حدود ۴٫۱۷ کیلووات)
• توان ترمزی محور: ۴٫۱۷ ÷ ۰٫۷۰ ≈ ۵٫۹۶ کیلووات
۳ نکته اجرایی در انتخاب الکتروموتور:
۱. موتور را صرفاً بر پایه توان هوایی انتخاب نکنید. اگر انتقال قدرت از نوع پولی و تسمه است، حدود ۳ تا ۵ درصد تلفات تسمه را به توان محور اضافه کنید و برای موتور ضریب اطمینان استاندارد (مانند ۱٫۱۵) لحاظ کنید.
۲. تأثیر دما و ارتفاع (چگالی هوا): منحنی کاتالوگها معمولاً برای هوای استاندارد (۲۰ درجه سانتیگراد و چگالی ۱٫۲ kg/m³) رسم میشوند. در گازهای داغ (مثلاً دود کوره در ۱۶۰ درجه)، چگالی هوا کمتر است؛ بنابراین فشار قابلتولید و توان مصرفی فن حین کار داغ کاهش مییابد، اما موتور باید برای استارت در هوای سرد (حالت راهاندازی اولیه) توان کافی داشته باشد.
۳. در صورت استفاده از اینورتر (VFD)، تنظیم فرکانس زیر ۲۵ هرتز بدون سیستم خنککننده مستقل میتواند باعث داغشدن و سوختن سیمپیچ الکتروموتور شود.
گام پنجم: مثال عددی اثر فیلتر تمیز و کثیف بر نقطه کار فن
در سیستمهای غبارگیری و بگ فیلتر صنعتی، گرفتگی کیسهها در طول زمان مقاومت مسیر را بالا میبرد و نقطه کار فن را روی منحنی، از دبی بیشتر و فشار کمتر به سمت دبی کمتر و فشار بیشتر جابهجا میکند.
فرض کنید دبی طراحی خط تولید ۱۰٬۰۰۰ مترمکعببرساعت است. افت فشار ثابت کانالها و سایر اجزای سامانه ۱۰۰۰ پاسکال در نظر گرفته شده و افت فشار فیلتر از ۲۰۰ پاسکال در حالت نو (تمیز) به ۷۰۰ پاسکال در حالت قبل از پالسجت یا نیاز به سرویس (کثیف) میرسد:
| وضعیت فیلتر | فشار کل سامانه در دبی طراحی | نقطه کار واقعی فن روی منحنی | توان ترمزی تقریبی محور (η=۷۰٪) |
|---|---|---|---|
| فیلتر تمیز (نو) | ۱۲۰۰ پاسکال | ۱۰٬۵۰۰ m³/h در فشار ۱۳۲۰ پاسکال | ۵٫۵ کیلووات |
| فیلتر کثیف (در آستانه سرویس) | ۱۷۰۰ پاسکال | ۹٬۶۰۰ m³/h در فشار ۱۵۷۰ پاسکال | ۶٫۰ کیلووات |
تحلیل مهندسی این جدول: نقطههای کار جدول، محل واقعی تقاطع منحنی همان فن با منحنی مقاومت سامانه در دو وضعیت است. با کثیف شدن فیلتر، دبی از مقدار طراحی پایین میآید و توان محور نیز در این مثال از ۵٫۵ به ۶٫۰ کیلووات افزایش مییابد.
ریسک تصمیم اشتباه در انتخاب فن:
• انتخاب فن صرفاً بر پایه فیلتر تمیز باعث میشود پس از نشستن غبار روی کیسهها، مکش سالن بهشدت افت کند.
• انتخاب فن صرفاً بر پایه فیلتر کثیف بدون کنترل وضعیت فیلتر تمیز و دمپر، میتواند در زمان نو بودن فیلترها باعث دبی بیشازحد، صدای شدید و اضافه بار موتور (در پروانههای فوروارد) شود.
بنابراین، در طراحی سیستمهای غبارگیر و هنگام بررسی کاتالوگ، همیشه منحنی فن را در هر دو وضعیت تمیز و کثیف بررسی کنید و افت فشار نهایی کیسهها را از دیتاشیت بگیرید. (همچنین میتوانید برای انتخاب فن مناسب و مقایسه آن با هواکشهای محوری، مقاله تفاوت فن سانتریفیوژ و آکسیال را بخوانید).
چکلیست اقدام پیش از سفارش فن سانتریفیوژ
- ثبت دبی طراحی واقعی در دو واحد m³/h و CFM همراه با ضریب همزمانی هودها
- جمع افت فشار مسیر بحرانی (نه مجموع مسیرهای موازی) در حالت فیلتر کثیف
- تعیین دمای کاری سیال، میزان رطوبت، وجود گازهای خورنده و ذرات ساینده
- تطبیق مبنای فشار کاتالوگ (استاتیک یا کل) و درخواست نقطه کار (BEP) از سازنده
- محاسبه توان موتور با لحاظ تلفات پولی تسمه و درایو کنترلی (دمپر یا اینورتر)
جمعبندی و اقدام بعدی
فن سانتریفیوژ زمانی پاسخگوی فرایند است که نقطه کار واقعی آن با دبی و فشار موردنیاز سامانه در حالت فیلتر تمیز و کثیف همخوانی داشته باشد؛ برآورد توان ترمزی بر پایه همان نقطه کار نیز از سوختن موتور یا خرید موتور نامتناسب جلوگیری میکند.
محاسبه دقیق فن و انتخاب نقطه کار بدون خطا با مهندسان KME
اگر اطلاعات دقیق دبی، فشار استاتیک یا نقشه کانالکشی را دارید، برای دریافت پیشفاکتور و نمودار نقطه کار به صفحه طراحی و ساخت فن سانتریفیوژ صنعتی مراجعه کنید؛ و اگر برای سیستم فعلی نیاز به عیبیابی لرزش دارید، صفحه بالانس فن سانتریفیوژ در محل را ببینید.
📞 مشاوره مستقیم با واحد مهندسی سیالات: ۰۹۱۲۲۸۰۳۶۴۲ | ارسال نقشه یا مشخصات کوره در واتساپ
پرسشهای متداول درباره محاسبات و انتخاب فن
هوادهی فن سانتریفیوژ را در محل چگونه اندازه میگیرند؟
با اندازهگیری سرعت هوا در چند نقطه مشخص از مقطع مستقیم کانال (با لوله پیتوت و مانومتر) و محاسبه دبی از حاصلضرب سرعت متوسط در مساحت مقطع (Q = v̄A)؛ قرائت باید در شرایط کار پایدار سامانه انجام شود.
چه عواملی عملکرد فن نصبشده را از کاتالوگ تغییر میدهند؟
دور چرخش (RPM)، چگالی هوا (وابسته به دما و ارتفاع از سطح دریا) و مقاومت واقعی مسیر مؤثرند؛ علاوه بر این، گرفتگی فیلترها، نشتی کانال، زانویی نزدیک ورودی فن یا تغییر وضعیت دمپر نیز دبی واقعی را از مقدار مورد انتظار دور میکند.
آیا تعداد پرههای بیشتر پروانه بهتنهایی نشان میدهد فن قویتر است؟
خیر؛ شکل و زاویه پره (بکوارد، فوروارد یا رادیال)، قطر پروانه، دور موتور و طراحی پوسته حلزونی تعیینکننده فشار و دبی هستند. بهطور مثال، پروانههای فوروارد پرههای زیادی دارند اما در سیستمهای با افت فشار بالا و هوای غبارآلود کارایی کمتری نسبت به بکوارد دارند.
چرا توان موتور را نباید دقیقاً برابر توان هوایی انتخاب کرد؟
زیرا فن بخشی از انرژی را در تلفات آیرودینامیکی، اصطکاک یاتاقانها و تلفات تسمه از دست میدهد. توان موتور باید بر مبنای توان ترمزی (تقسیم توان هوایی بر بازده فن) به همراه تلفات انتقال قدرت و حاشیه ایمنی استارت انتخاب شود.
